| Номер в госреестре | 88043-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б-IУ1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтный аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б-1У1 (далее по тексту - ТТ) предназначены для масштабного преобразования силы переменного тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Г ц.
Принцип действия ТТ основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
ТТ представляют собой опорные трансформаторы, предназначенные для установки на открытых подстанциях в сетях переменного тока напряжением 110 кВ при частоте 50 Гц. Главная изоляция располагается на первичной и вторичной обмотках. Обмотки звеньевого типа. Обмотки изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровую покрышку и заполнены трансформаторным маслом. В качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания уровня масла контролируют с помощью маслоуказателя, установленного в верхней части крышки.
Тип данного трансформатора расшифровывается таким образом: Т - трансформатор тока, Ф - в фарфоровой покрышке, З - вторичная обмотка звеньевого типа, М -маслонаполненный, 110 - напряжение в киловольтах, Б - категория электрооборудования внешней изоляции. К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-1У1 с заводскими номерами: 11323, 11454, 28781, 42720, 42824, 42848, 61244, 61287. Заводские номера нанесены на шильдик трансформаторов тока методом холодной штамповки.
Нанесение знака поверки на ТТ не предусмотрено.
В месте соединения цоколя с фарфоровой покрышкой предусмотрена возможность пломбирования.

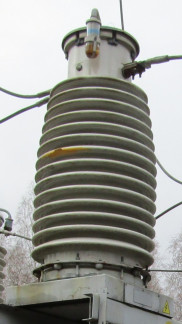

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место для пломбировки
v._
Рисунок 1 - Общий вид трансформатора тока и схема пломбировки ТФЗМ 110Б-1У1
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Номинальная сила первичного тока, А | 300, 600 |
| Номинальная сила вторичного тока, А | 5 |
| Класс точности вторичной обмотки (измерение) | 0,5 |
| Класс точности вторичной обмотки (защита) | 10Р |
| Номинальная вторичная нагрузка вторичной обмотки (измерение), ВА | 30 |
| Номинальная вторичная нагрузка вторичной обмотки (защита), ВА | 30 |
| Номинальная частота, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количеств о |
| Трансформаторы тока | ТФЗМ 110Б-1У1 | 8 шт. |
| Паспорт | — | 8 шт. |
приведены в разделе 1 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
