| Номер в госреестре | 87985-23 |
| Наименование СИ | Установки поверочные на базе преобразователей расхода жидкости ультразвуковых |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Системы Нефть и Газ" (ООО "СНГ"), г. Щелково, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные на базе преобразователей расхода жидкости ультразвуковых (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости с применением преобразователя расхода жидкости ультразвукового и струевыпрямительной секции.
Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, струевыпряметельной секции. В установках имеется возможность применения системы сбора и обработки информации, средств измерений температуры и давления из состава систем измерений количества нефти и нефтепродуктов.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости в составе установок применяются преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (регистрационный номер 79419-20) (далее -расходомер).
Струевыпрямительная секция, предназначена для стабилизации расхода жидкости и представляет из себя прямолинейный участок трубопровода с вмонтированным струевыпрямителем. Длина струевыпрямительной секции определяется типоразмером расходомера.
В качестве средств измерений температуры и давления жидкости с установками применяются утвержденные типы средств измерений, удовлетворяющих условиям измеряемой среды (жидкости), указанным в паспорте на конкретную установку. Установки могут работать с системами сбора и обработки информации, утвержденного типа, имеющими возможность их подключения.
Установки могут быть стационарного или передвижного (транспортируемого) исполнения.

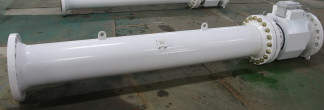

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомера и струевыпрямительной секции установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Заводской номер установок наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на струевыпрямительной секции, методом металлографики.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объемного расхода жидкости1), м3/ч | от 15 до 3000 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % | ±0,1 |
| 1) - конкретное значение указано в паспорте на установку | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда | жидкость (нефть, нефтепродукты, жидкие углеводороды, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат) |
| Температура измеряемой среды, °С1) | от -55 до +120 |
| Избыточное давление измеряемой среды, МПа, не более1) | 10 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - напряжение постоянного тока, В | 24±2,4 |
| - частота переменного тока, Г ц | 50±0,4 |
| 1 | 2 |
| Условия эксплуатации: - температура окружающего воздуха установки, °С - относительная влажность, % - атмосферное давление, кПа | от -55 до +50 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 20000 |
| 1) - конкретное значение указано в паспорте на установку | |
наносится на маркировочную табличку, закрепленную на струевыпрямительной секции, методом металлографики и на нижнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установки поверочные на базе преобразователей расхода жидкости ультразвуковых | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 «Назначение и принцип действия ПУ» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-023-47888345-2020. Установки поверочные на базе преобразователей расхода жидкости ультразвуковых. Технические условия.
