| Номер в госреестре | 87899-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы напряжения) предназначены для масштабного преобразования переменного напряжения, передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформатора напряжения в единую конструкцию. Принцип действия трансформаторов напряжения основан на законе электромагнитной индукции переменного тока. Заводские номера в виде цифрового обозначения нанесены на шильдик трансформаторов напряжения методом холодной штамповки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57 У1 с заводскими номерами 72, 75, 143, 144, 153, 158, 14235, 14405, 14415, 16579, 16793, 16880.
Нанесение знака поверки на средство измерений не предусмотрено.

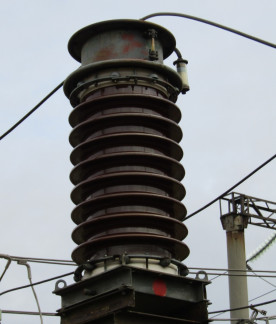

Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
/-
Места для пломбиповки
V_
Рисунок 1 - Общий вид трансформаторов напряжения с указанием мест пломбировки
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальное первичное напряжение, В | 110000: V3 | ||
| Номинальное вторичное напряжение для основной обмотки, В | 100:V3 | ||
| Класс точности | 0,5 | 1 | 3 |
| Номинальная вторичная нагрузка, В • А | 400 | 600 | 1200 |
| Номинальная частота, Г ц | 50 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 15150-69: - температура окружающего воздуха, °С | У1 от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 72, 75, 143, 144, 153, 158, 14235, 14405, 14415, 16579, 16793, 16880) | НКФ-110-57 У1 | 12 шт. |
| Паспорт | - | 12 шт. |
Приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Производственное объединение «Запорожтрансформатор»
(ПО «Запорожтрансформатор»)
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
