| Номер в госреестре | 87830-22 |
| Наименование СИ | Меры электрического сопротивления постоянного тока |
| Обозначение типа СИ | MI 9210 |
| Изготовитель | Measurement International Limited (Measurement International), Канада |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры электрического сопротивления постоянного тока MI 9210 (далее по тексту -меры MI 9210) предназначены для воспроизведения, хранения и передачи единицы электрического сопротивления в цепях постоянного тока в жидкостной среде.
Меры MI 9210 соответствуют обязательным метрологическим требованиям к вторичным эталонам (эталонам-копиям), установленным Государственной поверочной схемой для средств измерений электрического сопротивления постоянного и переменного тока, утвержденной приказом Росстандарта от 30.12.2019 г. № 3456.
К настоящему типу средств измерений относятся меры электрического сопротивления постоянного тока следующих модификаций MI 9210А, MI 9210В, которые отличаются друг от друга номинальными значениями электрического сопротивления.
К мерам сопротивления данного типа относятся модификация MI 9210А зав. № 1103350, 1104747 и модификация MI 9210В зав. № 1101507, 1101512, 1101513, 1104488. Номинальное значение каждой меры на шильде указано после указания типа через дробь.
Принцип действия мер MI 9210 заключается в воспроизведении значений сопротивления с помощью резистивного элемента. Резистивный элемент выполнен из провода, изготовленного из сплава «Эваном» и подвергнутого специальной термической обработке. Размещен в цилиндрическом металлическом корпусе с отверстиями для обеспечения циркуляции жидкости вокруг резистивного элемента. Конструкция предусматривает минимальное механическое воздействие на резистивный элемент при его креплении в корпусе. Четыре клеммы (две токовых и две потенциальных) расположены в торцевой части меры на изоляционной подложке из фторопласта.
Маркировка мер MI 9210, выполненная методом металлографии, наносится на торцевую часть меры и содержит: наименование предприятия-изготовителя; модификацию с указанием номинального значения, например «9210А/1» и заводской номер в виде цифрового обозначения, нанесенный ударным способом, по принятой нумерации предприятия-изготовителя. Заводской номер у модификации MI 9210В в виде цифрового обозначения, наносится ударным способом на боковую часть меры.
Нанесение знака поверки и знака утверждения типа не предусмотрено.
Общий вид мер MI 9210 представлен на рисунке 1.
Конструкция мер и среда применения исключает возможность применения средств для предотвращения от несанкционированного проникновения внутрь.

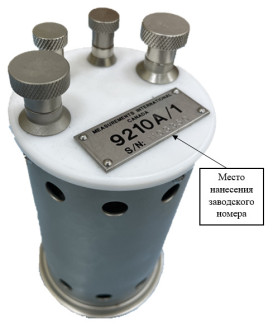

Рисунок 1 - Общий вид мер MI 9210 с указанием мест нанесения заводского номера. Модификация MI 9210А - слева, модификация MI 9210В - справа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения электрического сопротивления, Ом MI9210A/1 | 1 |
| MI9210B/100Q | 100 |
| М19210В/10Ю | 1104 |
| Относительное среднее квадратическое отклонение суммарной погрешности, не более 1 Ом | 0,4 10-7 |
| 100 Ом | 0,3 10-7 |
| 10 кОм | 0,4 10-7 |
| Относительная нестабильность сопротивления за год, не более 1 Ом | 5 10-7 |
| 100 Ом | 110-7 |
| 10 кОм | 110-7 |
| Температурный коэффициент сопротивления, К-1, не более 1 Ом | ±0,05 • 10-6 |
| 100 Ом | ±0,110-6 |
| 10 кОм | ±0,110-6 |
| Предельное значение силы постоянного электрического тока, подаваемого на меру, А 1 Ом | 0,1 |
| 100 Ом | 0,031 |
| 10 кОм | 0,003 |
| Предельное значение напряжения постоянного тока, подаваемого на меру, В 1 Ом | 0,1 |
| 100 Ом | 3,16 |
| 10 кОм | 31,62 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДиаметрхВысота), мм, не более | |
| MI9210A | 90x165 |
| MI9210B | 69x97 |
| Масса, кг, не более | |
| MI9210A | 2 |
| MI9210B | 1 |
| Условия эксплуатации: | |
| - диапазон температуры окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет | 15 |
Знак утверждения типа наносится
типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность мер MI 9210
| Наименование | Обозначение | Количество, шт. |
| Меры электрического сопротивления постоянного тока | MI 9210А (1 Ом) Зав. № 1103350, 1104747 | 2 |
| Меры электрического сопротивления постоянного тока | MI 9210В (100 Ом) Зав. № 1101507, 1101512 | 2 |
| Меры электрического сопротивления постоянного тока | MI 9210В (10 кОм) Зав. № 1101513, 1104488 | 2 |
| Кейс укладочный | - | 3 |
| Паспорт | - | 1 |
| Методика поверки | - | 1 |
приведены в документе «Меры электрического сопротивления постоянного тока MI 9210A, MI 9210B. Паспорт».
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия; ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3456.
Правообладатель
Measurement International Limited (Measurement International), Канада
Адрес: PO Box 2359, 118 Commerce Drive Prescott, Ontario, Canada K0E 1T0
Адрес для корреспонденции: PO Box 2359, 118 Commerce Drive Prescott, Ontario,
Canada K0E 1T0
Телефон: (613) 925-5934
Е-mail: sales@mintl.com
Web-сайт: www.mintl.com
