| Номер в госреестре | 87780-22 |
| Наименование СИ | Автотопливозаправщики |
| Обозначение типа СИ | АТЗ-10-43118 |
| Изготовитель | Общество с ограниченной ответственностью "Завод специальных машин" (ООО "ЗСМ"), Челябинская обл., г. Миасс |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщики АТЗ-10-43118 (далее - автотопливозаправщики АТЗ) являются транспортными мерами полной вместимости, предназначены для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Автотопливозаправщики АТЗ представляют собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее -цистерны), смонтированный на базе автомобильного шасси «КамАЗ». Для придания жесткости и с целью большей безопасности при эксплуатации цистерна имеет поперечные перегородки (волнорезы).
Принцип действия автотопливозаправщиков АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны.
Цистерны автотопливозаправщиков АТЗ разделены на два отсека герметичной перегородкой, на каждом отсеке смонтирована горловина.
Горловина смонтирована в верхней части цистерны автотопливозаправщика АТЗ, на каждом отсеке и закрыта крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.
На крышке горловин цистерны автотопливозаправщика АТЗ, смонтированы дыхательный клапан, смотровой люк, патрубок для отвода паров нефтепродуктов.
Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.
Автотопливозаправщики АТЗ оснащены системой контроля предельного уровня наполнения нефтепродуктами под технологию верхнего и нижнего налива.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт автотопливозаправщиков АТЗ и ударным методом на металлическую табличку, закрепленную с левой стороны цистерны по ходу движения при помощи алюминиевых заклепок.
К автотопливозаправщикам АТЗ данного типа относятся автотопливозаправщики с заводскими номерами 001, 003.
Общий вид автотопливозаправщиков АТЗ с местом нанесения заводского номера приведен на рисунке 1.
Таблички с заводскими номерами автотопливозаправщиков АТЗ указаны на рисунке 2.
Нанесение знака поверки на автотопливозаправщики АТЗ не предусмотрено.

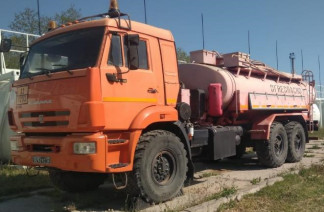

Рисунок 1 - Общий вид автотопливозаправщиков АТЗ-10-43118 с заводскими номерами 001, 003
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 10000 |
| Количество отсеков, шт. | 2 |
| Номинальная вместимость отсеков, дм3: 1 отсек | 5000 |
| 2 отсек | 5000 |
| Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % | ± 0,40 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - влажность воздуха при +25 °С, не более, % | от -55 до +40 от 84,0 до 106,7 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность автотопливозаправщиков АТЗ-10-43118
| Наименование | Обозначение | Количество |
| Автотопливозапрвщик | АТЗ-10-43118 | 1 шт. |
| Рукав напорно-всасывающий Ду75 мм, длина 4 м | - | 2 шт. |
| Противооткатный упор | - | 2 шт. |
| Огнетушитель | - | 2 шт. |
| Ящик для песка | - | 1 шт. |
| Ящик для кошмы | - | 1 шт. |
| Паспорт на АТЗ-10-43118 | - | 1 экземпляр |
приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-10-43118.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Завод специальных машин»
(ООО «ЗСМ»)
ИНН 7415083430
Адрес: 456313, Челябинская обл., г. Миасс, Севастопольская ул., д.1а, кв.101 Телефон: +7 922 722-97-77 E-mail: zsm-miass@mail.ru
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 26.06.2026 |
