| Номер в госреестре | 87765-22 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | 5000 CBHN |
| Изготовитель | Sensy S.A., Бельгия |
| Год регистрации | 2022 |
| Срок свидетельства | 20.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные 5000 CBHN (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при двухопорном изгибе.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Электрическое подсоединение к внешним измерительным усилителям осуществляется через унифицированные электрические разъемы.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся несмываемой краской на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком.

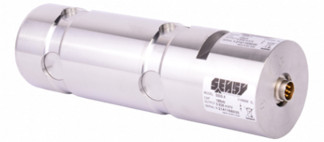

Общий вид датчиков с указанием места нанесения заводского номер приведён на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.
MODEL 5000 CBHN EFGKX SI
/
/
f
CAP t 4-
output mV/V f
SERIAL N
MADJ IN Hf J GIUM
Рисунок 2 -Общий вид маркировочной таблички
Маркировочная табличка, которая наклеивается на корпус датчиков, содержит следующую информацию:
- наименование изготовителя;
- модель;
- номинальное усилие в тоннах;
- выходной сигнал при номинальном усилии в мВ\В;
- серийный номер;
Нанесение знака поверки на датчики не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное усилие, Fном, кН (т) | 80 (8) 350 (35) |
| Выходной сигнал при Fном, мВ/В | от 1 до 21) |
| Нижний предел измерений, % от Fном | 2 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (b), % | 0,25 |
| Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b ’), % | 0,25 |
| Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (/С), % | ±0,25 |
| Предельные значения составляющей погрешности, связанной с дрейфом нуля (/о), % | ±0,50 |
| Предельное значения составляющей погрешности, связанной с ползучестью (с), % | 0,30 |
| Предельное значение составляющей погрешности, связанной с гистерезисом (v), % | 0,50 |
| Влияние температуры на выходной сигнал при отсутствии нагрузки, % на 10 °С | ±0,2 |
| Влияние температуры на выходной сигнал при Fном, % на 10 °С | ±0,2 |
| 1) Конкретное значение указывается на маркировочной табличке и в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Предельно допустимое усилие, % от Fном | 150 |
| Усилие разрушения, % от Fном, не менее | 300 |
| Номинальное входное сопротивление, Ом | от 348 до 352 |
| Номинальное выходное сопротивление, Ом | от 348 до 352 |
| Сопротивление изоляции, МОм, не менее | 5000 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 3 до 12 |
| Габаритные размеры (ДиаметрхВысота), мм, не более: - для датчика с номинальным усилием 8 т - для датчика с номинальным усилием 35 т | 44x134 75x240 |
| Масса, кг, не более: - для датчика с номинальным усилием 8 т - для датчика с номинальным усилием 35 т | 2,02 8,85 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +45 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | 5000 CBHN | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 «Условия эксплуатации» руководства по эксплуатации на датчики.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы»;
Стандарт предприятия Sensy S.A., Бельгия.
Правообладатель
Sensy S.A., Бельгия
Адрес: Z.I. de Jumet - Allee Centrale - 6040 Jumet - Belgium Телефон: +32 71 25 82 00, факс: +32 71 37 09 11 E-mail: info@sensy.com
