| Номер в госреестре | 87756-22 |
| Наименование СИ | Резервуар вертикальный железобетонный прямоугольный |
| Обозначение типа СИ | РП-10000 |
| Изготовитель | ЛСУ Южной ТЭЦ треста "Севэнергострой", г. Ленинград (изготовлен в 1984 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный железобетонный прямоугольный РП-10000 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства. Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен в виде наклейки на горловину резервуара.
Резервуар РП-10000 с заводским номером 5 расположен на территории Автовской ТЭЦ филиала «Невский» ПАО «ТГК-1», расположенная по адресу: 198188, г. Санкт-Петербург, ул. Броневая, 6.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины с указанием места нанесения заводского номера приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

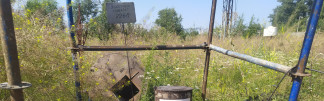

Рисунок 2 - Горловина резервуара РП-10000 № 5 с указанием места нанесения заводского
номера
Пломбирование резервуара РП-10000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный железобетонный прямоугольный | РП-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
ЛСУ Южной ТЭЦ треста «Севэнергострой»
Адрес: г. Ленинград
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
