Установка поверочная СПУ, 87724-22

Назначение

Установка поверочная СПУ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений массы жидкости в потоке и массового расхода жидкости.

Описание

Принцип действия установки основан на воспроизведении единиц массы жидкости в потоке и массового расхода жидкости, создаваемых при помощи насосных агрегатов (не входят в состав установки), системы регулирования расхода жидкости, системы сбора и обработки информации и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений массы жидкости в потоке и массового расхода жидкости, средств измерений температуры и давления жидкости, а также системы регулирования расхода жидкости, системы сбора и обработки информации.

В качестве средства измерений массы жидкости в потоке и массового расхода жидкости и в составе установки применяется счетчик-расходомер массовый Штрай-Масс (регистрационный номер 70629-18).

В качестве средств измерений температуры жидкости применяются датчики температуры TMT142R (регистрационный номер 63821-16).

В качестве средств измерений давления жидкости применяются преобразователи давления измерительные КМ35 (регистрационный номер 71088-18).

Система сбора и обработки информации реализована на базе комплекса измерительно-вычислительного ИМЦ-07 (регистрационный номер 75139-19).

Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.

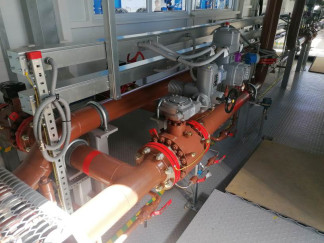

Общий вид установки представлен на рисунке 1.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомера, входящего в состав установки, с нанесением знака поверки на пломбу.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

У становка поверочная СПУ

ЕН[

ОБУСТРОЙСТВО

СЕВЕРО-ДАНИЛОВСКОГО

МЕСТОРОЖДЕНИЯ

Объект подготовки нефти и воды. Расширение до 2000 тыс.т._

ООО НПП «ГКС»
