| Номер в госреестре | 87719-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | SF3B |
| Изготовитель | Закрытое акционерное общество "Чебоксарское предприятие "Сеспель" (ЗАО "Чебоксарское предприятие "Сеспель"), г. Чебоксары |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна SF3B (далее - ППЦ) предназначена для измерений объема, а также для транспортирования и временного хранения нефти, нефтепродуктов и неагрессивных жидкостей.
Принцип действия ППЦ основан на ее заполнении жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из теплоизолированной стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
ППЦ является транспортной мерой полной вместимости. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня; съемную крышку горловины с заливным люком и дыхательным клапаном, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относится ППЦ с заводским номером (VIN) X8ASF3B38K0000756.
Заводской номер (VIN) в виде буквенно-цифрового обозначения, обеспечивающий идентификацию средства измерений, нанесен на маркировочную табличку методом лазерной гравировки.

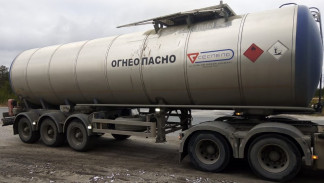

Общий вид ППЦ представлен на рисунке 1.
Место нанесения заводского номера (VIN) указано на рисунке 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Технические характеристикиТаблица 1- Метрологические характеристики | Лист № 3 Всего листов 4 |
| Наименование характеристики | Значение |
| Номинальная вместимость цистерны, м3 | 37,5 |
| Пределы допускаемой относительной погрешности цистерны, % | ± 0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ± 1,5 |
| Таблица 2- Основные технические характеристики | |
| Наименование характеристики | Значение |
| Технически допустимая максимальная масса, кг | 41000 |
| Условия эксплуатации: температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист формуляра типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | SF3B | 1 шт. |
| Формуляр | — | 1 экз. |
приведены в разделе 2 «Основные сведения об изделии» формуляра.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Закрытое акционерное общество «Чебоксарское предприятие «Сеспель» (ЗАО «Чебоксарское предприятие «Сеспель»)
ИНН 2126002786
