| Номер в госреестре | 87644-22 |
| Наименование СИ | Приборы виброизмерительные |
| Обозначение типа СИ | АГАТ-2 |
| Изготовитель | Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы виброизмерительные АГАТ-2 (далее - приборы) предназначены для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения) и частоты вращения узлов промышленного оборудования.
Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации и частоты вращения и последующей их обработке.
Приборы состоят из двухканального блока измерительного БИ160 и преобразователя частоты вращения лазерного КР-020л.
В канале измерений параметров вибрации в качестве первичных преобразователей могут использоваться акселерометры - пьезоэлектрические вибропреобразователи со встроенным усилителем заряда (в состав приборов не входят).
Двухканальный блок измерительный БИ160 включает перестраиваемые фильтры нижних и верхних частот, усилитель, интегратор, аналого-цифровой преобразователь, микропроцессор, в котором производятся быстрое преобразование Фурье и вычислительные операции.
Питание приборов может осуществляться от внутренних аккумуляторов или от сетевого блока питания. Энергонезависимая память приборов позволяет хранить записанные результаты измерений практически неограниченное время. В качестве дисплея используется цветной жидкокристаллический индикатор с разрешением 320*480 точек с регулируемой подсветкой и настройкой контрастности.

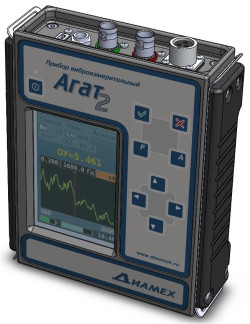

Общий вид приборов виброизмерительных АГАТ-2 представлен на рисунках 1 и 2, а общий вид преобразователя частоты вращения лазерного КР-020л представлен на рисунке 3. Приборы не подлежат пломбированию.
Заводские (серийные) номера приборов виброизмерительных АГАТ-2 в числовом формате наносятся на маркировочную табличку на задней панели корпуса методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского (серийного) номера
Программное обеспечение (далее - ПО) приборов виброизмерительных АГАТ-2 служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов приборов. Программное обеспечение представляет собой сервисную программу, которая поставляется совместно с приборами.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять алгоритмы работы программы, установленной изготовителем при выпуске модулей из производства, а также в процессе технического сопровождения на всех стадиях жизненного цикла. Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AGM1006.FLS |
| Номер версии (идентификационный номер) ПО | не ниже 1.06 |
| Цифровой идентификатор ПО | 1B54C7892 D83B2349 |
| Наименование характеристики | Значение |
| Диапазон входного напряжения переменного тока, мВ | ±5000 |
| Диапазоны измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с2: при коэффициенте преобразования 100 мВ/(м-с"2) при коэффициенте преобразования 10 мВ/(м-с"2) | от 0,01 до 50 (*) от 0,1 до 500 (*) |
| Диапазоны измерений амплитудного значения виброскорости на базовой частоте 159,2 Гц, мм/с при коэффициенте преобразования 100 мВ/(м-с"2) при коэффициенте преобразования 10 мВ/(м-с"2) | от 0,01 до 50 (*) от 0,1 до 500 (*) |
| Диапазоны измерений размаха виброперемещения на базовой частоте 39,8 Г ц, мкм при коэффициенте преобразования 100 мВ/(м-с"2) при коэффициенте преобразования 10 мВ/(м-с"2) | от 0,32 до 1600 (*) от 3,2 до 15990 (*) |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в нормальных условиях измерений, % | ±3 |
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости и виброперемещения на базовых частотах в диапазоне рабочих температур окружающей среды, % | ±4 |
| Диапазоны рабочих частот, Гц: - при измерении виброускорения - при измерении виброскорости - при измерении виброперемещения | от 2 до 10000 (*) от 2 до 2000 (*) от 2 до 200 (*) |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты, %: - от 2^н до 0,8^в - от 2^н до 0,8^в | ±3 ±10 |
| Диапазон измерений частоты вращения, об/мин (Гц) | от 30 до 9000 (от 0,5 до 150) |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±(1,2 + 0,0025 n), где n - частота вращения, об/мин |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
| Примечание: (*) Указаны максимально возможные значения. Действительные значения для каждого образца определяются техническим заданием заказчика и приводятся в паспорте; Fн и Fв - нижнее и верхнее значения диапазона рабочих частот, соответственно. | |
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, °С - блока измерительного БИ160 - преобразователя частоты вращения лазерного КР-020л | от -10 до +40 от -10 до +50 |
| Г абаритные размеры (длинах высота х ширина), мм, не более - блока измерительного БИ160 - преобразователя частоты вращения лазерного КР-020л | 159x123x44 115x77x23 |
| Масса, г, не более - блока измерительного БИ160 - преобразователя частоты вращения лазерного КР-020л | 600 135 |
наносится на лицевую панель блока измерительного БИ160 методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приборы виброизмерительные | АГАТ-2 | 1 шт. |
| Руководство по эксплуатации | AGT2.000 РЭ | 1 экз. |
| Паспорт | AGT2.000 ПС | 1 экз. |
приведены в разделе 4 «Методика выполнения измерений при совместной работе модуля с первичными преобразователями» руководства по эксплуатации AGT2.000 РЭ.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ТУ 26.51.66-103-54981193-21 Приборы виброизмерительные АГАТ-2. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «:ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»)
ИНН 7722233409
Юридический адрес: 109052, г. Москва, вн. тер. г. Муниципальный округ Нижегородский, ул. Смирновская, д. 25, стр. 12, этаж 2, пом. 01 Телефон: +7 (495) 223-04-20 E-mail: diamech@diamech.ru
