| Номер в госреестре | 87642-22 |
| Наименование СИ | Уровнемеры микроволновые |
| Обозначение типа СИ | СЕНС УМВ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный |
| Год регистрации | 2022 |
| Срок свидетельства | 14.12.2027 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры микроволновые СЕНС УМВ (далее по тексту - уровнемеры) предназначены для измерений уровня жидких сред в емкостях и резервуарах и преобразования измеренного значения уровня в унифицированный токовый сигнал (4 - 20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен электронный блок уровнемера, который через соединитель подключен к волноводу.
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние.
Передача измерительной информации от уровнемера осуществляется в виде унифицированного токового сигнала (4 - 20) мА и цифрового кодированного сигнала на базе протокола HART. При наличии встроенного индикатора отображение информации осуществляется и на нем.
Уровнемеры имеют взрывозащищённое исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УМВ А-В-С-D-EF-G-M, где А - код, определяющий материал корпуса;
В - код, определяющий количество и тип кабельных вводов;
С - код, определяющий вариант исполнения кабельного ввода;
D - код, определяющий тип крепления;
E - длина волновода, в мм;
F - код, определяющий тип волновода;
G - код, определяющий вариант исполнения по допустимым параметрам контролируемой среды;
Н - код, определяющий вариант конструктивного исполнения уровнемера;
I - код, определяющий тип интерфейса.
Примечание - Коды вариантов исполнений по умолчанию не указываются.

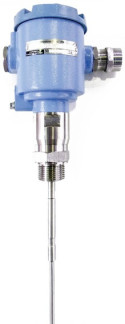

Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения уровнемера конструкция корпуса, соединителя, устройства крепления и волновода может отличаться от представленной на рисунке 1.
Сокращённое условное обозначение и заводской номер уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера, в буквенно-цифровом формате, способом лазерной или ударно-точечной маркировки.
Пломбирование уровнемеров не предусмотрено.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже А1В0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня измеряемой (контролируемой) среды, м*: - для стержневого и коаксиального вариантов исполнения волновода - для тросового варианта исполнения волновода | от 0 до 6 от 0 до 15 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе А, мм**: -на участке волновода длиной свыше 0,3 м, начиная от уплотнительной поверхности устройства крепления уровнемера; - на участке волновода длиной до 0,3 м вкл., начиная от уплотнительной поверхности устройства крепления уровнемера | ±2; ±3; ±4 ±5; ±10; ±15 |
| Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды в унифицированный токовый сигнал (4 - 20) мА, % | ±0,03 |
| Вариация показаний измерений уровня измеряемой (контролируемой) среды | < А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня измеряемой (контролируемой) среды на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) для цифрового кодированного сигнала на базе протокола HART и при отображении результатов измерений на индикаторе, мм | ±3 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня измеряемой (контролируемой) среды в унифицированный токовый сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С), % | ±0,03 |
| * - определяется длиной волновода. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур окружающей среды, °С | от -50 до +70 |
| Диапазон температур измеряемой (контролируемой) среды, °С* | от -50 до +150 |
| Рабочее давление измеряемой (контролируемой) среды, МПа, не более * | 10 |
| Напряжение питания постоянного тока, В - для уровнемеров без встроенного индикатора и для уровнемеров со встроенным индикатором при выключенной подсветке индикатора; - для уровнемеров со встроенным индикатором при включенной подсветке индикатора | от 12 до 30 от 18 до 30 |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 0,75 |
| Исполнение по устойчивости к механическим воздействиям по ГОСТ 30631-99 | М6 |
| Масса уровнемера, кг, не более | 10 |
| Степень защиты от проникновения пыли, посторонних тел и воды | IP66 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Маркировка взрывозащиты | 0Ex iа IIB Т5...Т3 Ga X |
| * - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность приведена в таблице 4.
| Таблица 4 - Комплектность уровнемера | ||
| Наименование | Обозначение | Количество |
| Уровнемер | СЕНС УМВ | 1 шт. |
| Паспорт | СЕНС.407629.ХХХПС* | 1 экз. |
| Руководство по эксплуатации | СЕНС.407629.ХХХРЭ* | 1 экз.** |
| Комплект уплотнительных колец кабельного ввода | - | 1 или 2 компл.*** |
| * - числовой шифр ХХХ определяется заказом; | ||
| ** - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию | ||
| заказчика; | ||
| *** - определяется заказом. | ||
приведены в разделе «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.009ТУ Уровнемеры микроволновые СЕНС УМВ. Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00 Web-сайт: http//:www.nppsensor.ru
