| Номер в госреестре | 87558-22 |
| Наименование СИ | Термометры сопротивления родий-железные эталонные капсульные |
| Обозначение типа СИ | ТСРЖ-Э |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2022 |
| Срок свидетельства | 02.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления родий-железные эталонные капсульные ТСРЖ-Э (далее -термометры) предназначены для передачи единицы температуры рабочим эталонам 1-ого разряда (и ниже) непосредственным сличением, а также для высокоточных измерений температуры.
Принцип действия термометров основан на использовании температурной зависимости электрического сопротивления проволоки из сплава родий-железо.
Термометры состоят из корпуса и чувствительного элемента. Чувствительный элемент термометра состоит из секций. Каждая секция представляет собой проволоку из родий-железного сплава, намотанную на изолирующий стержень.
Корпус термометров заполнен газообразным гелием-4 для обеспечения теплового контакта между родий-железной проволокой чувствительного элемента и корпусом термометра. Корпус термометра загерметизирован.

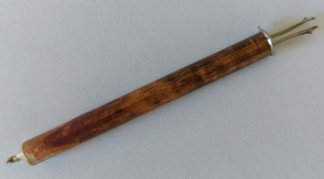

Общий вид термометров представлен на рисунке 1.
Серийный номер наносится на корпус термометров способом лазерной гравировки. Формат нанесения серийного номера числовой.
Знак поверки на термометры не наносится.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, К | от 0,8 до 273,16 |
| Значение нестабильности, не более, К: при температуре 273,16 К при температуре 4,2 К | ±0,001 ±0,0007 |
| Г раницы доверительных абсолютных погрешностей при доверительной вероятности Р = 0,95, не более, К | ±0,0014 |
| Расширенная неопределенность измерений, К | 0,0014 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Схема соединения чувствительного элемента | четырехпроводная |
| Значение номинального сопротивления при температуре тройной точки воды, Ом | 100±2 |
| Значение электрического сопротивления изоляции между электрической цепью чувствительного элемента термометра и корпусом, при температуре окружающей среды (20 ± 5) °С и относительной влажности воздуха (60 ± 15) %, МОм, не менее | 150 |
| Значение измерительного тока, не более, мА: в диапазоне температур от 0,8 до 1 К включ.; в диапазоне температур св. 1,0 до 273,16 К | 1 1,5 |
| Перегрев термометров измерительным током, мК, не более | 3 |
| Габаритные размеры, мм, не более диаметр длина | 5 70 |
| Масса, г, не более | 5 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при 25 °С, % атмосферное давление, кПа | от +18 до +28 до 80 от 94 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность термометров
| Наименование | Обозначение | Количество |
| Термометр сопротивления эталонный капсульный родий-железный ТСРЖ-Э | МФРН.405119.001 | 1 шт. |
| Руководство по эксплуатации | МФРН.405119.001 РЭ | 1 экз. |
| Футляр | МФРН.323366.002 | 1 шт. |
| Методика поверки | 1 экз. |
изложены в разделе «Использование по назначению» документа МФРН.411252.001 РЭ «Термометр сопротивления эталонный капсульный родий-железный ТСРЖ-Э». Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Термометры сопротивления эталонные капсульные родий-железные ТСРЖ-Э. Технические условия. МФРН.405119.001 ТУ.
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес юридического лица: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
