| Номер в госреестре | 87542-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская область - Кузбасс, г. Новокузнецк |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице резервуаров.
Резервуары изготовлены в следующих модификациях: РГС-5, РГС-40 и представляют собой стальной сосуд цилиндрической формы. Модификация РГС-5 имеет наземное расположение, РГС-40 подземной установки. Резервуары оснащены замерным люком для измерения уровня жидкости и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Заводской номер нанесен типографским способом в паспорт резервуара и плоттерной печатью в виде цифрового обозначения на информационную табличку, установленную:
- для РГС-5 на опорах, на которых установлен резервуар;
- для РГС-40 на крышке горловины.
Резервуары РГС-5 с заводским номером 7158 и РГС-40 с заводскими номерами 7156, 7157 расположены по адресу: Пензенская область, Бессоновский район, поселок Николаевка, НПС «Пенза-2».

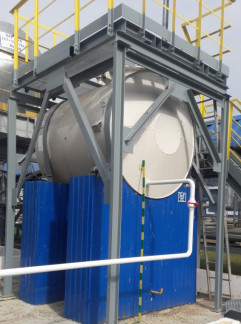

Общий вид и место нанесения заводского номера резервуара РГС-5 представлены на рисунках 1-2. Место нанесения заводских номеров и эскиз резервуаров РГС-40 представлены на рисунках 3-4.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного
клейма.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Тип резервуаров | РГС-5 | РГС-40 |
| Номинальная вместимость, м3 | 5 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % | ±0,25 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| Тип резервуаров | РГС-5 | РГС-40 |
| Габаритные размеры, мм, не более | ||
| - внутренний диаметр | 1900 | 2400 |
| - длина | 2502 | 9024 |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от -40 до +50 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | |
| Средний срок службы, лет, не менее | 30 | |
Знак утверждения типа наносится
на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-5 (РГС-40) | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочные таблицы | - | 1 экз. |
приведены в разделе 3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий район), д. 28
