| Номер в госреестре | 87395-22 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | PLLG |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое производственное предприятие "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 22.11.2027 |
| МПИ (интервал между поверками) | 3 года - для исполнений с возможностью демонтажа; Первичная поверка до ввода в эксплуатацию - для исполнений без возможности демонтажа |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления PLLG (далее - датчики) предназначены для измерений избыточного давления жидкости, порового давления грунта при проведении геотехнического мониторинга грунтового массива на этапе строительства и эксплуатации строительных конструкций, хвостохранилищ, дамб, мониторинге природных объектов.
Принцип действия датчиков давления PLLG основан на использовании зависимости между измеряемым давлением и изменением выходного электрического сигнала чувствительного элемента - первичного преобразователя давления. Выходной электрический сигнал пропорциональный измеряемому давлению поступает в блок преобразования для последующего преобразования в цифровой код.
Конструктивно датчики состоят из герметичных цилиндрических корпусов из нержавеющей стали, с установленными фильтром и прижимной крышкой с одной стороны, и присоединенным кабелем, с другой стороны. В зависимости от исполнения, датчики комплектуются электронными блоками.
Датчики изготавливаются в сорока восьми исполнениях, различающиеся метрологическими и основными техническими характеристиками, условное обозначение которых представлено на рисунке 1.
Заводские номера датчиков в виде цифрового обозначения, наносятся на корпус датчика методом лазерной гравировки
Нанесение знака поверки на корпус датчиков не предусмотрено. Пломбирование датчиков также не предусмотрено.
Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 2.
| PLLG | - | X | - | X | - | X | Х |
Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков
| Позиция | Код | Описание |
| 1 | PLLG | Обозначение типа: |
| 2 | D01 D21 D22 | Интерфейс передачи данных и наличие/отсутствие электронного блока: интерфейс передачи данных RS-485, электронный блок отсутствует; интерфейс передачи данных RS-485, электронный блок в наличии; интерфейс передачи данных LoRaWAN, электронный блок в наличии; |
| D23 | интерфейс передачи данных XNB, электронный блок в наличии. | |
| Способ монтажа: | ||
| 3 | А | устанавливается погружением; |
| В | устанавливается задавливанием1 | |
| 0,1 | Верхние пределы измерений избыточного давления (ВПИ), кПа: 10 | |
| 0,3 | 30 | |
| 1 | 100 | |
| 4 | 3 | 300 |
| 6 | 600 | |
| 10 | 1000 | |
| 20 | 2000 | |
| 30 | 3000 | |
| Возможность демонтажа: | ||
| 5 | 1 0 | Да Нет. |
| Примечание: ^ - только для обозначений с кодами 6; 10; 20; 30. | ||

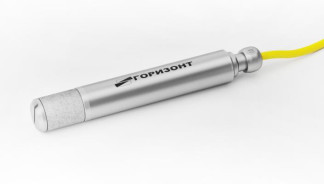

Рисунок 2 - Общий вид датчиков и места нанесения заводского номера
В датчиках предусмотрено встроенное программное обеспечение (далее - встроенное ПО). Встроенное ПО служит также для обработки и передачи результатов измерений.
Встроенное ПО устанавливается на предприятии-изготовителе в процессе производства датчиков давления, доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | не ниже 6.104 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| ВПИ избыточного давления, кПа | 10; 30; 100; 300; 600; 1000; 2000; 30001} |
| Пределы допускаемой приведенной к ВПИ избыточного давления погрешности, % | ±0,1 |
| Примечание: ^ - в зависимости от заказа | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: | от 9 до 28 |
| Внешние интерфейсы | RS-485; LoRaWAN; XNB 1} |
| Габаритные размеры (длинахдиаметр) датчика, мм, не более, | 217x50 |
| Г абаритные размеры электронного блока (длинахширинахвысота), мм, не более | 160x80x55 |
| Общая масса (без батареи), кг, не более | 1,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | От -10 до +60 |
| Средняя наработка на отказ, час | 100000 |
| Средний срок службы, лет | 10 |
| Примечание: 1) - в зависимости от заказа |
наносится на титульные листы эксплуатационной документации типографским способом Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | PLLG | 1 шт. |
| Паспорт | МПГТ.406239.014ПС | 1 экз. |
| Руководство по эксплуатации | МПГТ.406239.014РЭ | 1 экз.1) |
| Примечание: 1) - поставляется на одну партию |
приведены в разделах 2, 3 и 6 документа МП1 Т.406239.014РЭ «Датчики давления PLLG. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
МПГТ.406239.014 ТУ Датчики давления PLLG. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-техническое производственное предприятие «Г оризонт-М» (ООО «НТП «Г оризонт-М»)
ИНН 7731314950
Юридический адрес: 143026, г. Москва, Сколково инновационного центр тер., Большой б-р, д. 42, стр.1, офис 334
Адрес месте осуществления деятельности: 129926, г. Москва, ул. 3-я Мытищинская,
д. 16, стр. 14
Тел.: +7 (495) 909-12-84
E-mail: info@ntpgorizont.ru
