| Номер в госреестре | 87231-22 |
| Наименование СИ | Процессоры автоматизации |
| Обозначение типа СИ | КАСКАД АР-8 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственное Объединение "Каскад - ГРУП" (ООО "НПО "Каскад - ГРУП"), г. Чебоксары |
| Год регистрации | 2022 |
| Срок свидетельства | 31.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Процессоры автоматизации КАСКАД АР-8 (далее по тексту - АР-8) предназначены для измерений силы, напряжения, сопротивления постоянного электрического тока, измерений сигналов термоэлектрических преобразователей (ТС) и термопар (ТП), формирования аналоговых сигналов силы и напряжения постоянного электрического тока для управления техническими средствами и оборудованием а также для приема и обработки импульсных сигналов.
Принцип действия АР-8 основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в сигналы управления техническими средствами и оборудованием, а также на определении количества импульсов.
АР-8 является проектно-компонуемым изделием и может включать в себя:
- модули аналогового ввода МВ110 модификаций МВ110-224.8А, МВ110-24/220.4ТД, МВ11О-24/22О.8АС регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений (Рег. №) 51291-12;
- модули автоматики серии NL модификаций NL-8TI, NL-8AI рег. № 75710-19;
- модули ввода-вывода T-AIN16-I20, I-AIN16- Р10, T-AIN16-P2O, T-AIN8-I20, Т-AIN8-U60, DIN16F-24.
У становка АР-8 производится в электротехнических шкафах.
Контроль за работой АР-8 осуществляется на ВУ с автоматизированных рабочих мест (АРМ), выполненных на базе ПЭВМ, которые позволяют, получать, архивировать и отображать результаты измерений.
АР-8 выпускается в различных модификациях, отличающихся типом радио-модулей, установленных в него, наличием Web-сервера, разъема видеовыхода и разъема подключения сенсорной панели, количеством модулей ввода-вывода.
Условное обозначение процессора автоматизации КАСКАД AP-8
0 УХЛ 4.1
Процессор автоматизации
Модификация изделия
Наличие радиомодуля:
0- Нет
1- Модем GSM (GPRS)
2- Радиомодем 433МГц
Наличие Web-сервера:
0- Нет
1- Web-сервер
2- Web-сервер с видеовыходом (в т.ч. подключением usb-сенсорной панели)
Количество аналоговых входов
Количество аналоговых выходов
Количество импульсных входов
Климатическое исполнение и размещение по ГОСТ 15150
Примеры условного обозначения AP-8 при заказе:
КАСКАД АР-8-0-0-0-0-0 УХЛ 4.1 - АР-8 базовой комплектации
КАСКАД АР-8-1-1-32-8-4 УХЛ 4.1 - АР-8 с GSM (GPRS) модемом и встроенным Web-сервером, с 32 аналоговыми входами 8, аналоговым выходом, 4 - импульсными входами.
КАСКАД АР-8-2-0-32-8-4 УХЛ 4.1 - АР-8 с радиомодемом 433МГц, с 32 аналоговыми входами 8, аналоговым выходом, 4 - импульсными входами.
Примечание. Блок процессора АР-8 не может быть оснащен одновременно модемом GSM и радиомодемом 433МГц. При необходимости наличия одновременно обоих радиоканалов (GSM и 433МГц) возможно использование внешних модемов, подключаемых по интерфейсным линиям, включая USB-модемы.
На рисунке 1 представлен общий вид блока процессора АР-8.
На рисунке 2 представлен общий вид процессора автоматизации АР-8.
[ApOhj

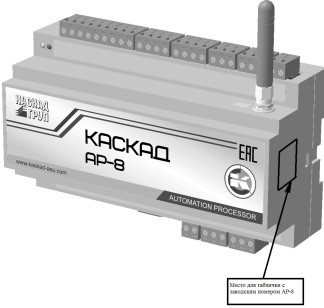

Место для таблички с заводским номером АР-8
Рисунок 1 - Общий вид блока процессора АР-8
Рисунок 2 - Общий вид процессора автоматизации АР-8
Заводской номер указывается на корпусе блока процессора и в паспорте АР-8 в формате числового кода.
Пломбирование АР-8 не предусмотрено.
Нанесение знака поверки на АР-8 не предусмотрено.
Программное обеспечение (далее - ПО) АР-8 состоит из:
- ПО измерительных компонентов из состава АР-8;
- специализированного программного обеспечения (СПО) АР-8.
Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав АР-8 приведены в описаниях типа на соответствующие средства измерений, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
СПО АР-8 состоит из: операционной системы Linux, исполнительной системы (ИС) и конфигурации ПО «KLogic». СПО обеспечивает выполнение функций АР-8: сбор данных с приборов учета, хранение и передачу данных на верхний уровень.
Исполнительная система KLogic совместно с конфигурацией, создаваемой инструментальной средой, представляет собой целевую задачу, записываемую в блок процессора АР-8. Исполнительная система KLogic записывается на карту памяти и устанавливается в соответствующий разъем процессорной платы и защищается механическим пломбированием от возможных изменений.
Инструментальная среда KLogic позволяет настраивать список подключенного к процессору набора устройств и модулей, а также разрабатывать технологическую программу с использованием функциональных блоков. KLogic IDE предназначен для мониторинга работы АР-8. KLogic IDE используется при пусконаладочных работах по системе учета, для настройки и первичной проверки каналов связи. Инструментальная среда разработки, не влияет на метрологические характеристики АР-8.
Методы защиты ПО АР-8:
- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);
- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения, пломбирование);
- программные (установка паролей для различных уровней доступа к установке программных компонентов, контроль идентификационных данных ПО).
Уровень защиты ПО АР-8 от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014, защищен механическим опечатыванием.
Метрологические характеристики АР-8 нормированы с учетов влияния всех компонентов ПО, входящих в его состав.
Идентификационные данные СПО приведены в таблице 1.
Таблица 1 - Идентификационные данные СПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | KLogic.exe; Инструментальная среда разработки KLogic | klogic-ksb; Исполнительная система KLogic |
| Номер версии (идентификационный номер ПО), не ниже | 1.18 | 1.18 |
| Цифровой идентификатор ПО | B7504EE69844E81E1D5D97C57 77E0750 | 36806EB8261661942D92685D1 5049655 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | |
аблица 2 - Метрологические характеристики модулей из состава АР-8
| Тип модуля | Измеряемый параметр, единица измерения | Диапазоны входных сигналов (ДИ) | Пределы допускаемой основной приведенной погрешности1, % | Пределы допускаемой дополнит. погрешности от температуры1, %/10 °С |
| 1 | 2 | 3 | 4 | 5 |
| T-AIN16-I20 | Сила постоянного электрического тока, мА | от 0 до 20 | ±0,1 | ±0,05 |
| I-AIN16- Р10 | Напряжение постоянного электрического тока, В | от -10 до 10 | ±0,1 | ±0,05 |
| T-AIN16-P2O | Сила постоянного электрического тока, мА | от 0 до 20 | ±0,1 | ±0,1 |
| T-AIN8-I20 | Сила постоянного электрического тока, мА | от 0 до 5; от 0 до 20; | ±0,25 | ±0,1 |
| Напряжение постоянного электрического тока, В | от 0 до 10 | |||
| T-AIN8-U6O | Напряжение постоянного электрического тока, мВ | от 0 до 60 | ±0,15 | ±0,1 |
| МВ110-24/220.8АС | Напряжение постоянного электрического тока, В | от 0 до 10 | ±0,25 | ±0,125 |
| Сила постоянного электрического тока, мА | от 0 до 5; от 0 до 20; от 4 до 20 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | |
| МВ110-224.8А | Напряжение постоянного электрического тока, мВ | от -50 до 50; от 0 до 1000 | ±0,25 | ±0,125 | |
| Сигналы от термопреобразователей сопротивления 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 по ГОСТ 6651-2009, | ±0,25 | ±0,125 | |||
| Сигналы от термопар R, S, В, J, Т, K, N, L, А-1, А-2, А-3 по ГОСТ Р 8.585-2001 в соответствии с таблицей 4 | ±0,5 | ±0,25 | |||
| МВ110- 24/220.4ТД | Сигнал с тензодатчика, напряжение постоянного электрического тока, мВ. (для чувствительности мВ/В) | 1 2 | от -4 до 4; от -7,5 до 7,5 | ±0,1 | ±0,1 |
| 4 8 16 32 64 | от -15 до 15; от -35 до 35; от -70 до 70; от -140 до 140; от -300 до 300 | ±0,05 | ±0,05 | ||
| NL-8TI | Сигналы от термопар типов: R, S, В, J, Т, K, N, L, по ГОСТ Р 8.585-2001 в соответствии с таблицей 4. | ±0,5 | ±0,2 | ||
| NL-8AI | Напряжение постоянного электрического тока, мВ | от -500 до 500; от -150 до 150 | ±0,1 | ±0,05 | |
| Напряжение постоянного электрического тока, В | от -1 до 1; от -5 до 5; от -10 до 10; | ||||
Примечание
1 Пределы допускаемой приведенной погрешности (приведенной к диапазону измерения)
Таблица 3 - Метрологические характеристики модулей обработки импульсных сигналов
| Тип модуля | Измеряемый параметр | Диапазоны входных сигналов (ДИ) | Длительность импульса, % от длины минимального периода | Пределы допускаемой абсолютной погрешности счета импульса, имп. |
| DIN16F-24 | Количество импульсов | Импульсный сигнал частотой от 0,1 до 10 Гц: от 1 до 65536 импульсов | от 40 до 60 | ±1 |
Таблица 4 - Диапазон измерения сигналов термопар
| Тип термопары по ГОСТ Р 8.585-2001 | Диапазон измерения, °С |
| ТПП (R) | от 0 до 1750 |
| ТПП (S) | от 0 до 1750 |
| ТЖК (J) | от 0 до 1200 |
| ТМК (Т) | от 0 до 400 |
| ТХА (к) | от 0до 1200 |
| ТНН (N) | от 0 до 1300 |
| ТХК (l) | от 0 до 800 |
| ТВР (А-1) | от 0 до 2500 |
| ТВР (А-2) | от 0 до 1800 |
| ТВР (а-з) | от 0 до 1800 |
аблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия - температура, °С | от +5 до +50 |
| - относительная влажность окружающего воздуха, % | до 80 |
| - атмосферное давление, кПа | от 84 до106,7 |
| Габаритные размеры блока процессора АР-8: - высота не более, мм | 105 |
| - ширина не более, мм | 158 |
| - глубина не более, мм | 59 |
| Масса не более, кг | 0,4 |
| Напряжение питания постоянный электрический ток, В | от 9 до 29 |
| Мощность потребления не более, Вт | 20 |
| Подробные технические характеристики в документе КНМБ.42431 сор автоматизации КАСКАД АР-8. Руководство по эксплуатации | [8.051-002 РЭ Процес- |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| АР-8* | - | 1 шт. |
| Руководство по эксплуатации | КНМБ.424318.051-002 РЭ | 1 экз. |
| Паспорт | КНМБ.424318.051-002 ПС | 1 экз. |
| * _ _ _ _ ___ _ _ ... ___ исполнение в соответствии с заказом | ||
приведены в документе «Процессор автоматизации КАСКАД AP-8 Руководство по эксплуатации КНМБ.424318.051-002 РЭ» раздел 2.2.2
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
КНМБ.424318.051 ТУ Процессор автоматизации КАСКАД АР-8. Технические условия.
