| Номер в госреестре | 87227-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Публичное акционерное общество Снежнянский завод химического машиностроения (ПАО "Снежнянскхиммаш"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-200 (далее - резервуар) предназначен для измерения объема ШФЛУ, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на измерении объема ШФЛУ в зависимости от уровня их наполнения. Жидкое состояние ШФЛУ поддерживается за счет избыточного давления в резервуаре.
Резервуар представляет собой закрытый стальной сосуд в виде горизонтально установленного цилиндра, с эллиптическими днищами, не теплоизолированный.
Резервуар установлен на бетонных опорах, оборудован лестницей, люками-лазами для обслуживания во время эксплуатации.
Резервуар оснащен трубопроводами приема и выдачи газов, предохранительными клапанами и имеет наружное и внутреннее антикоррозионные покрытия.
Резервуар стальной горизонтальный цилиндрический РГС-200: зав. № 53379, расположен на участке по эксплуатации товарно-сырьевого парка ООО «Туймазинское ГПП», 452774, Республика Башкортостан, Туймазинский район, д. Нуркеево, ул. Промышленная, 42.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на корпус резервуара. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.
Нанесение знака поверки на средство измерений не предусмотрено.

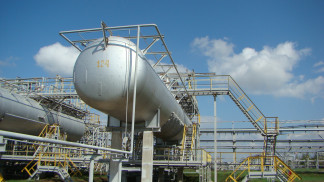

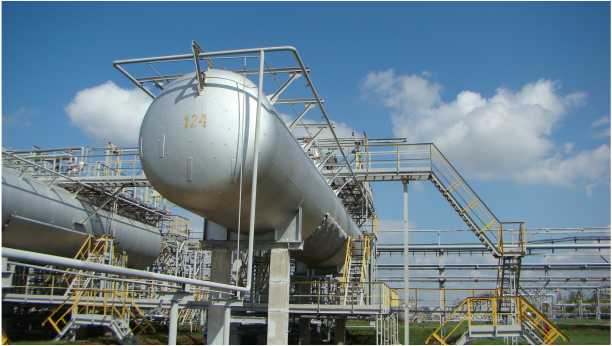

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального горизонтального цилиндрического РГС-200
Пломбирование резервуара стального горизонтального цилиндрического РГС-200 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм - внутренний диаметр - длина цилиндрической части | 3400 21000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет | 20 |
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в п. 3 «Порядок работы» паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
