| Номер в госреестре | 87184-22 |
| Наименование СИ | Толщиномеры электромагнитно-акустические |
| Обозначение типа СИ | EM1401 |
| Изготовитель | Общество с ограниченной ответственностью "Октанта" (ООО "Октанта"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры электромагнитно-акустические EM1401 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов при одностороннем доступе к поверхности контроля.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приема их отражений используется сменный электромагнитно-акустический преобразователь (ЭМАП) или пьезоэлектрический преобразователь (ПЭП).
Конструктивно толщиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку при помощи кабеля.
Толщиномеры выпускаются в двух модификациях: EM1401 и EM1401 UT. Толщиномеры EM1401 работают с ЭМАП, а толщиномеры EM1401 UT работают как с ЭМАП, так и с ПЭП.
Общий вид толщиномеров приведен на рисунке 1 а) и 1 б).
Пломбирование толщиномеров не предусмотрено.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.
Нанесение знака поверки на толщиномеры не предусмотрено.

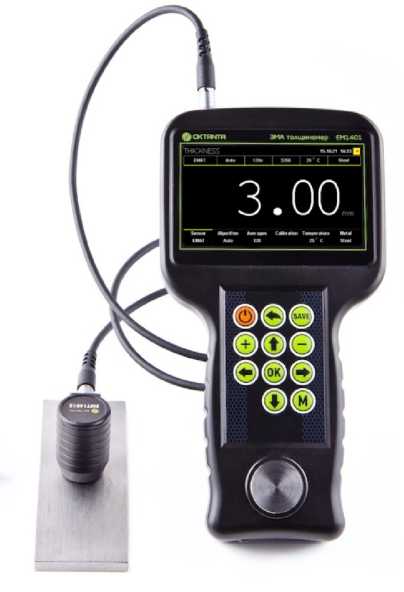

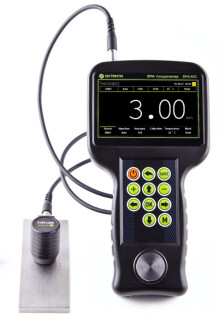

а) толщиномер EM1401, EM1401 UT с подключенным ЭМАП

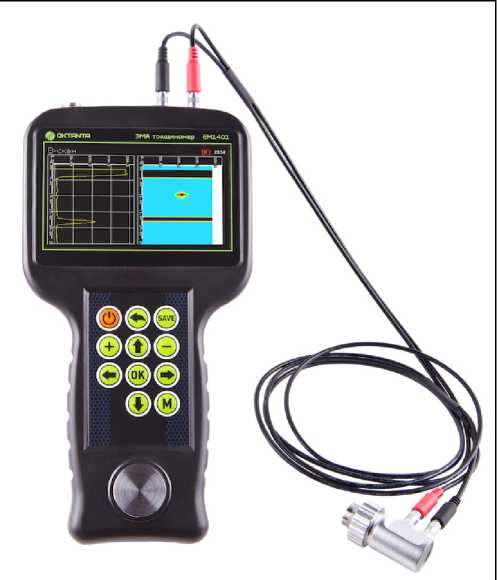

б) толщиномер EM1401 UT с подключенным ПЭП
Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM1401
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается все ПО. ПО устанавливается производителем при производстве, доступ для пользователей к ПО отсутствует и не может быть изменен в процессе эксплуатации.
Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EM-1401 |
| Номер версии (идентификационный номер) ПО | 00.01.05 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины (по стали), мм EM1401 UT (с ПЭП) EDC5P10FS15 EDC5P7.2FS10 EDC10P5F3 EM1401, EM1401 UT (с ЭМАП) EMT14012 | от 2 до 200 от 1 до 200 от 0,5 до 20 от 2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм EM1401/ EM1401 UT (с ЭМАП) в диапазоне от 2 до 25 мм включ. в диапазоне св. 25 до 200 мм | ± (0,08+0,001-И) ± (0,1+0,005-H) |
| EM1401 UT (с ПЭП) в диапазоне от 0,5 до 25 мм включ. в диапазоне св. 25 до 200 мм | ± 0,08 ± (0,1+0,005-H) |
| H - измеренное значение толщины, мм. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 1000 до 9999,9 |
| Питание осуществляется от встроенного аккумулятора напряжением, В | 3,6 |
| Габаритные размеры, мм, не более: | |
| длина | 235 |
| ширина | 135 |
| высота | 50 |
| Масса, кг, не более | 1,0 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от -20 до + 50 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| EM1401 | EM1401 UT | ||
| Толщиномер электромагнитноакустический | EM1401, EM1401 UT | 1 шт. | 1 шт. |
| Кейс для транспортировки и хранения прибора | - | 1 шт. | 1 шт. |
| Зарядное устройство | - | 1 шт. | 1 шт. |
| Преобразователь (ЭМАП) | EMT14012 | 1 шт. | 1 шт. |
| Преобразователь (ПЭП) | EDC10P5F3 | - | 1 шт. |
| Преобразователь (ПЭП) | EDC5P7.2FS10 | - | 1 шт. |
| Преобразователь (ПЭП) | EDC5P10FS15 | - | 1 шт. |
| Кабель соединительный | - | 1 шт. | 2 шт. |
| Руководство по эксплуатации | - | 1 шт. | 1 шт. |
| Паспорт | - | 1 шт. | 1 шт. |
приведены в разделе «Описание работы с прибором» Руководства по эксплуатации.
Толщиномеры электромагнитно-акустические EM1401. Технические условия. ТУ 26.51.66-001-65968971-2021.
| Зарегистрировано поверок | 374 |
| Поверителей | 18 |
| Актуальность данных | 24.10.2025 |
