| Номер в госреестре | 87183-22 |
| Наименование СИ | Толщиномеры электромагнитно-акустические |
| Обозначение типа СИ | EM4000 |
| Изготовитель | Общество с ограниченной ответственностью "Октанта" (ООО "Октанта"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 24.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры электромагнитно-акустические EM4000 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов при одностороннем доступе к поверхности контроля.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приёма их отражений используется электромагнитно-акустический преобразователь (ЭМАП).
Конструктивно толщиномеры состоят из электронного блока и съёмного преобразователя, присоединённого непосредственно к корпусу толщиномера.
Общий вид толщиномеров приведен на рисунке 1.
Пломбирование толщиномеров не предусмотрено.
Заводской номер в числовом формате нанесён на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.
Нанесение знака поверки на толщиномеры не предусмотрено.

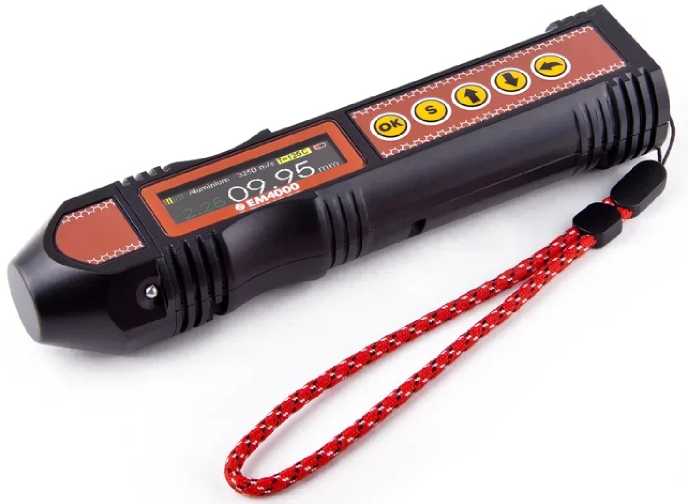

Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM4000
Толщиномеры имеют в своём составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается всё ПО. ПО устанавливается производителем при производстве, доступ для пользователей к ПО отсутствует и не может быть изменён в процессе эксплуатации.
Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EM-4000 |
| Номер версии (идентификационный номер) ПО | 01.08 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины (по стали), мм | от 2 до 200 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм в диапазоне от 2 до 25 мм включ. в диапазоне св. 25 до 200 мм | ± (0,08+0,001-H) ± (0,1+0,005-H) |
| H - измеренное значение толщины, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 1000 до 9999,9 |
| Питание осуществляется от встроенного аккумулятора напряжением, В | 3,6 |
| Габаритные размеры, мм, не более: | |
| длина | 185 |
| ширина | 44 |
| высота | 34 |
| Масса, кг, не более | 0,3 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от -20 до + 50 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т олщиномер электромагнитно-акустический | EM4000 | 1 шт. |
| Кейс для транспортировки и хранения прибора | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Преобразователь | EMT40001 | 1 шт. |
| Кабель | USB-C | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Образец толщины | СОП CP40001 | 1 шт. |
| Защитная насадка на датчик | CAP40001 | 2 шт. |
приведены в разделе «Описание работы с прибором» Руководства по эксплуатации.
Толщиномеры электромагнитно-акустические EM4000. Технические условия.
ТУ 26.51.66-002-65968971-2021.
| Зарегистрировано поверок | 188 |
| Поверителей | 10 |
| Актуальность данных | 24.10.2025 |
