| Номер в госреестре | 87163-22 |
| Наименование СИ | Система измерений отклонений от плоскостности |
| Обозначение типа СИ | CCS |
| Изготовитель | IMS Messsysteme GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений отклонений от плоскостности CCS (далее - система) предназначена для бесконтактных измерений длины в области измерений отклонений от прямолинейности и вычисления на их основе значений отклонений от плоскостности листового проката (планшетности).
Принцип действия системы основан на применении лазерной триангуляции, т.е. на освещении под определенным углом объекта измерений лазерным лучом и регистрации отраженного излучения с помощью CCD-камер. Для измерений контура камера-кластерная система CCS выдает положение, ширину и яркость лазерных линий, которые она распознает и путем анализа вычисляются координаты точек поверхности объекта измерений, на которой присутствует лазерный луч. Система производит последовательное измерение расстояний от базовой поверхности до поверхности измеряемого листа в поперечных сечениях.
Конструктивно система состоит из измерительного модуля, состоящего из шести CCS-модулей, каждый из которых включает по 16 камер, распределенных по длине 1920 мм и источников лазерного излучения, расположенных на несущей металлоконструкции над ленточным транспортером, блока обработки в составе шкафа управления, АРМ визуализации и линий связи, а так же для в состав системы входит поверочная линейка, конструктивные особенности которой позволяют проводить периодическую проверку правильности построения опорной прямой.
К системе данного типа относится Система измерений отклонений от плоскостности CCS с заводским № 206462-138621/А638239, который указан на маркировочной табличке, расположенной на несущей металлоконструкции над ленточным транспортером и на внутренней стороне двери шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид системы с указанием заводского номера представлен на рисунке 1. Основные элементы системы имеют маркировку, содержащую:
- наименование предприятия-изготовителя;
- обозначение типа;
- заводской номер;
- год выпуска.
а)
б)
GmbH, DieselstraBe 55 aus, www.ims-gmbh.de
Messsystem: | Measuring System Proj.-Auftrags-Nr7 Proj.- Order no
CCS Planheit
206462 -138621 / A638239
UN/РЕ 230VAC 1 5A 50Hz I UPS
L/N/PE 230VAC 1A 50Hz
Kurzschluss-Strom: [Short-circuit Current 'Baujahr:
Year of Construction
I Einspeisung:
Power Supply
в)

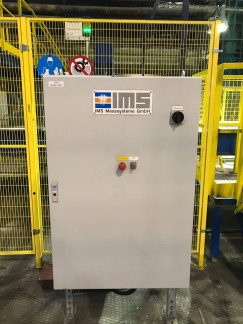

а) Измерительный модуль б) Шкаф управления в) Маркировочная табличка на внутренней стороне двери шкафа управления
Рисунок 1 - Общий вид основных элементов системы
Пломбирование системы не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Система имеет автономное программное обеспечение (ПО), предназначенное для сбора, обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически-значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные автономного программного обеспечения (ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | IMSVISU |
| Номер версии ПО | не ниже 2.5.0.86 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины в области измерений отклонений от прямолинейности, мм | от 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерений длины в области измерений отклонений от прямолинейности, мм | ±0,25 |
| Цена единицы наименьшего разряда, мм | 0,0001 |
| Допуск плоскостности поверочной линейки, мкм | 10 |
| Длина поверочной линейки, мм, не менее | 2000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Характеристики объекта измерений: | |
| - ширина, м | от 0,4 до 1,85 |
| - длина, м | от 0,5 до 12,0 |
| - толщина, мм | от 0,25 до 4,00 |
| Параметры электрического питания: | |
| - напряжение питания, В | 220 ±10 % |
| - номинальная частота напряжения питания, Г ц | 50 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| Габаритные размеры элементов системы, мм, не более Измерительный модуль: | |
| высота | 2149 |
| длина | 4020 |
| ширина | 561 |
| Шкаф управления: | |
| высота | 1200 |
| ширина | 800 |
| глубина | 300 |
| Масса, кг, не более | |
| измерительный модуль | 730 |
| шкаф управления | 60 |
наносится и на титульный лист технического паспорта типографским способом.
аблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Система измерения плоскостности | CCS | 1 шт. |
| листового металлопроката: | ||
| измерительный модуль | - | 1 шт. |
| блок обработки | - | 1 шт. |
| АРМ визуализации | 1 шт. | |
| поверочная линейка | - | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз |
приведены в разделе 3 «Принцип и оценка» Технического паспорта.
техническая документация изготовителя.
