| Номер в госреестре | 87138-22 |
| Наименование СИ | Измерители-регистраторы |
| Обозначение типа СИ | TC-A1G-V8.1 |
| Изготовитель | Общество с ограниченной ответственностью "Ситипоинт" (ООО "Ситипоинт"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель-регистратор TC-A1G-V8.1 (далее — регистратор) предназначен для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее — ГНСС) ГЛОНАСС/GPS, определения на их основе: координат местоположения в системе координат WGS-84, скорости, пройденного пути.
Принцип действия регистратора основан на непрерывном слежении за сигналами навигационных космических аппаратов, измерении беззапросным методом текущих навигационных параметров их движения по сигналам ГНСС ГЛОНАСС/GPS и обмене данными с серверным комплексом в режимах GPRS/SMS.
Работа регистратора осуществляется в автоматическом режиме.
Конструктивно регистратор выполнен в виде измерительного блока для монтажа на транспортном средстве и рассчитан на круглосуточную эксплуатацию без обслуживания. В состав регистратора входят антенны ГЛОНАСС/GPS и GSM. Обновление служебных программ контроллера осуществляется автоматически в режиме GPRS. Подключение регистратора осуществляется при помощи разъемных соединений с механической фиксацией. Предусмотрена светодиодная индикация о соответствующих режимах работы.
Внешний вид регистратора с местами нанесения знака об утверждении типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
Нанесение знака поверки на регистратор не предусмотрено. На корпусе регистратора имеется заводской номер, состоящий из арабских цифр и латинских букв, нанесенных на металлическую табличку, что обеспечивает его идентификацию. Место расположения заводского номера указано на рисунке 1.
а) Измерительный блок регистратора

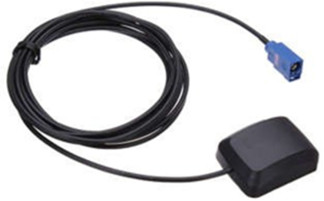

б) Антенна ГЛОНАСС/GPS
в) Антенна GSM
Рисунок 1 — Общий вид составных частей регистратора
Элементы и узлы регистраторов с установленным программным обеспечением (далее — ПО), влияющие на их измерительную информацию и метрологические характеристики, защищены от несанкционированного доступа механическим способом.
ПО предназначено для конфигурации аппаратной части регистратора и обеспечения реализации необходимой функциональности устройства.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 — Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TC1AG HW8 |
| Номер версии (идентификационный номер ПО), не ниже | 83.190 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.02.077-2014.
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане 1), м | ± 10 |
| Доверительные границы инструментальной погрешности (при доверительной вероятности 0,95) определения скорости 1), м/с | ± 0,1 |
| 1) В диапазоне скоростей от 0 до 56 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) и геометрическом факторе снижения точности HDOP не более 2 | |
аблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих температур, °C | от -40 до +85 |
| Напряжение питания от сети постоянного тока, В | от 9 до 40 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм: | |
| - длина | 84 |
| - ширина | 82 |
| - высота | 28 |
| Масса, кг | 0,2 |
| 1) Диапазон напряжения питания регистратора определяется настройкой профиля питания | |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус измерительного блока регистратора любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 1 — Комплектность регистратора
| Наименование | Обозначение | Кол. |
| 1 Измерительный блок регистратора | _ | 1 |
| 2 Антенна GSM | _ | 1 |
| 3 Антенна ГЛОНАСС/GPS | _ | 1 |
| Наименование | Обозначение | Кол. |
| 4 Интерфейсный кабель 1) | _ | 1 |
| 5 Предохранитель с держателем | _ | 1 |
| 6 Комплект эксплуатационной документации | _ | 1 компл. |
| 6.1 Инструкция по установке | _ | 1 |
| 6.2 Руководство по эксплуатации | _ | 1 |
| 6.3 Паспорт | _ | 1 |
| 7 Методика поверки | _ | 1 |
| 8 Диагностическое ПО 2) | _ | 1 |
| 1) Опционально поставляется с разъемом DB9 2) Поставляется опционально | ||
Сведения о методиках (методах) измерений приведены в разделе 5 «Описание работы регистратора» документа «Измеритель-регистратор TC-A1G-V8.1. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
ТУ- 61.20.30.120-001-18341453-2017 «Измеритель-регистратор TC-A1G-V8.1. Технические условия».
