| Номер в госреестре | 87122-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | DORS T1 V1 S222.30A |
| Изготовитель | "OK KARDESLER DAMPER KAROSER VE DINGIL IM", Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна DORS T1 V1 S222.30A (далее - ППЦ) предназначена для измерений объема и транспортировки нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из сварной емкости цилиндрической формы, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы, донным клапаном и отдельным сливным патрубком. Указатели уровня налива установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер, обеспечивающий идентификацию ППЦ, нанесен на табличку в передней части ППЦ и продублирован на корпусе ППЦ ударно-точечным способом.
К ППЦ данного типа относится ППЦ с заводским номером NP9MS2230D3002345.

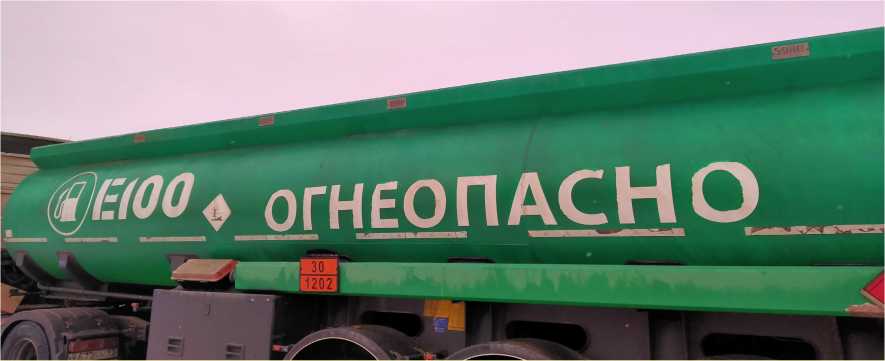

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны OKT TRAILER S222 30A DORS T1

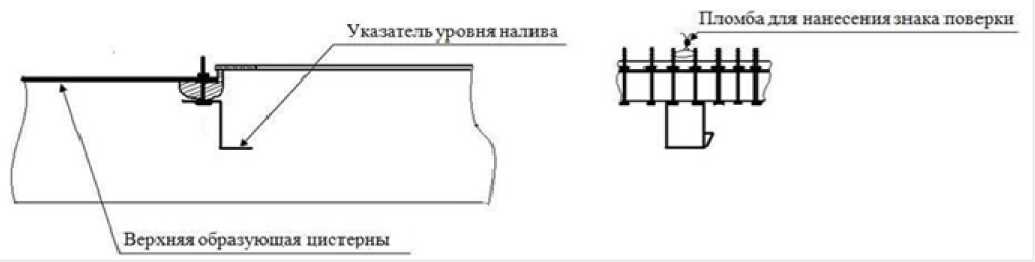

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 — Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения | |||
| Номинальная вместимость ППЦ, дм3 | 30000 | |||
| Количество секций | 4 | |||
| Номинальные вместимости секций, дм3 | I | II | III | IV |
| 10000 | 6000 | 8000 | 6000 | |
| Пределы допускаемой относительной погрешности ППЦ, % | ±0,4 | |||
| Разность между номинальной и действительной вместимостью ППЦ, %, не более | ±1,5 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Снаряженная масса, кг, не более | 5500 |
| Длина, мм, не более | 10500 |
| Ширина, мм, не более | 2500 |
| Высота, мм, не более | 3400 |
наносится на титульный лист паспорта ППЦ печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | DORS T1 V1 S222.30A | 1 шт. |
| Паспорт | - | 1 шт. |
| Инструкция по эксплуатации и обслуживанию полуприцепа цистерны (ГСМ) | - | 1 шт. |
приведены в разделе 6.2.1 «Процедура заполнения танкера» Инструкции по эксплуатации и обслуживанию полуприцепа цистерны.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 12.06.2025 |
