| Номер в госреестре | 87108-22 |
| Наименование СИ | Резервуары стальные горизонтальные |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Акционерное общество "Буденновский машиностроительный завод" (АО "БМЗ"), Ставропольский край, г. Буденновск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные РГС-5 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные, номинальной вместимостью 5 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный прямоугольный стальной сосуд с днищами.
Резервуары стальные горизонтальные РГС-5 расположены внутри металлического контейнера наземного расположения (рисунок 1, 2).
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на крышку люка резервуара.
Резервуары РГС-5 с заводскими номерами 69/1, 69/2, 79/1, 79/2, расположены по
адресу: Республика Южная Осетия, нп Мугут.
Общий вид резервуаров РГС-5 представлен на рисунках 3, 4, 5, 6, 7. Нанесение знака поверки на средство измерений не предусмотрено.

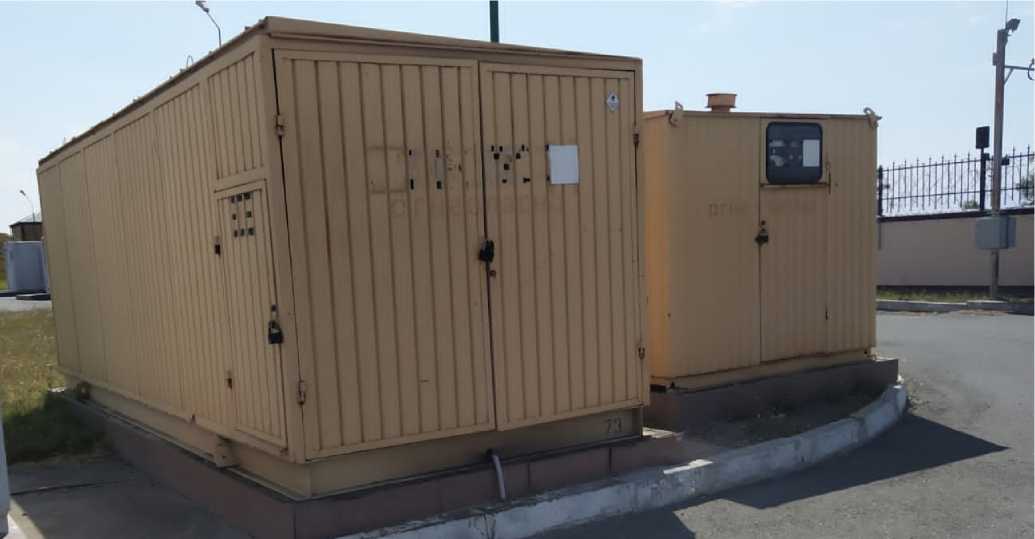

Рисунок 1 - Место расположения резервуаров РГС-5 с заводскими номерами 69/1, 69/2

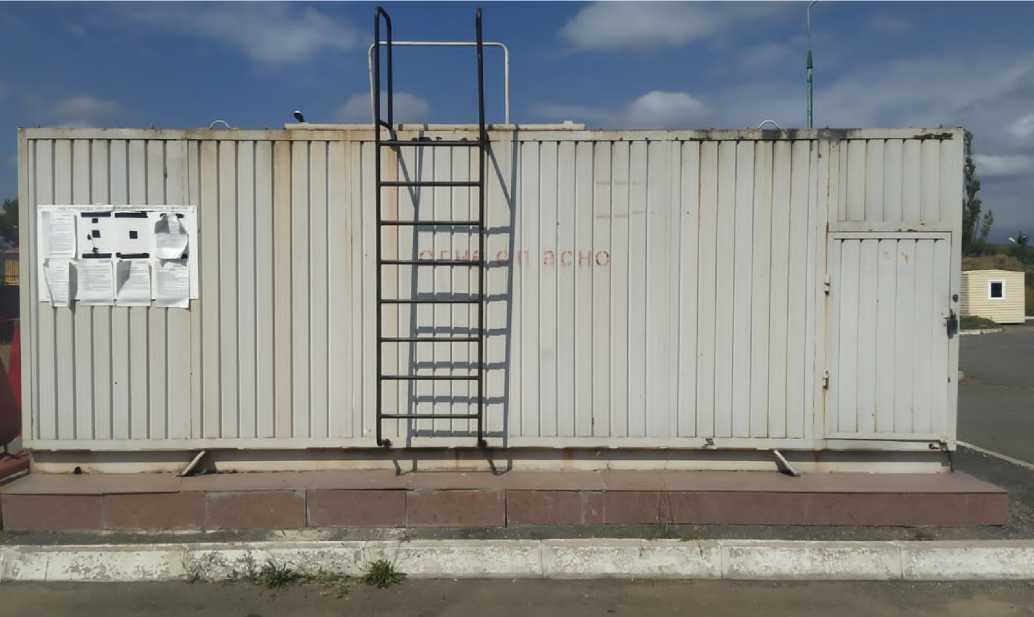

Рисунок 2 - Место расположения резервуаров РГС-5 с заводскими номерами 79/1, 79/2

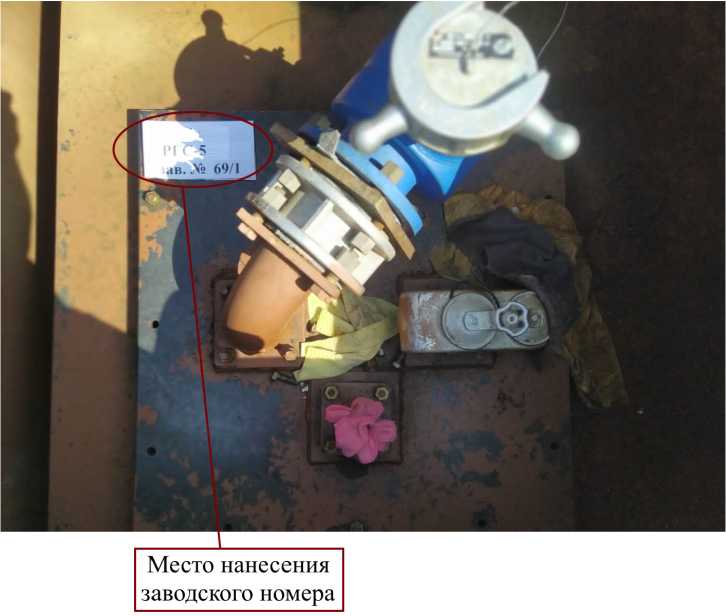

Рисунок 3 - Общий вид резервуара РГС-5 зав.№ 69/1 с указанием места нанесения заводского номера

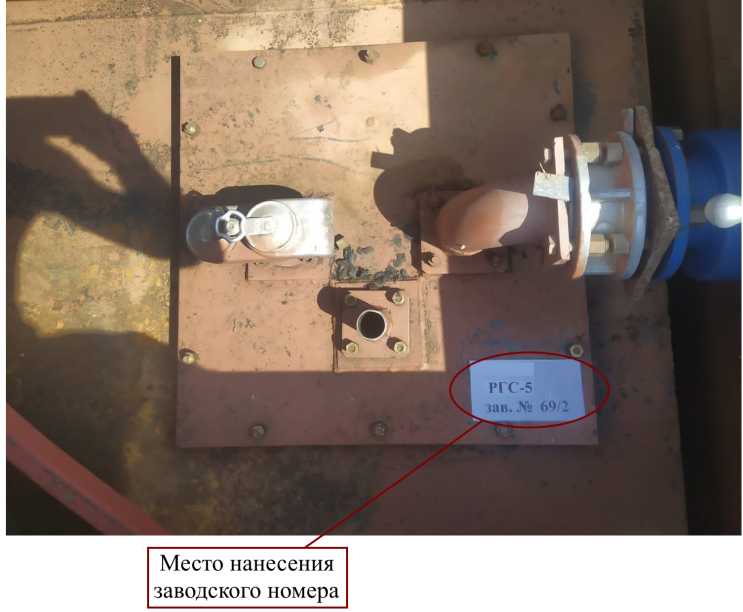

Рисунок 4 - Общий вид резервуара РГС-5 зав.№ 69/2 с указанием места нанесения заводского номера

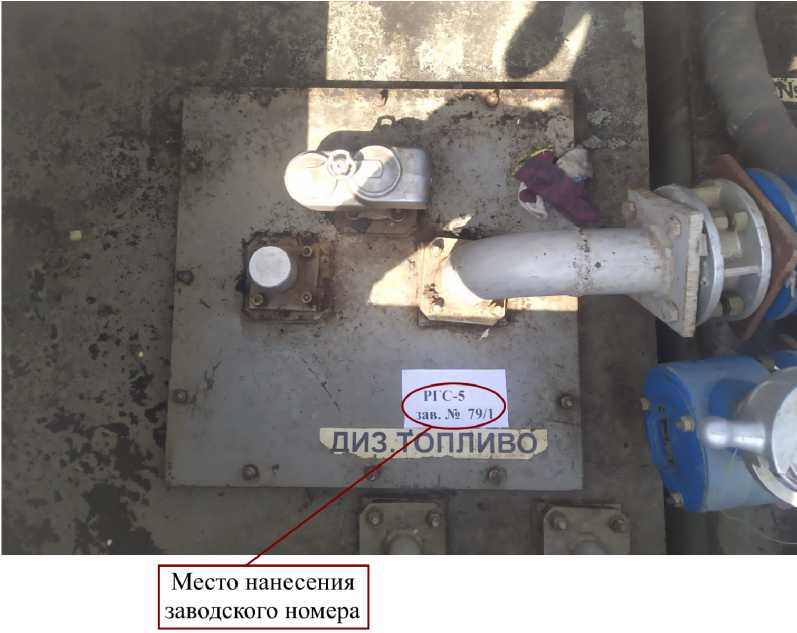

Рисунок 5 - Общий вид резервуара РГС-5 зав.№ 79/1 с указанием места нанесения заводского номера

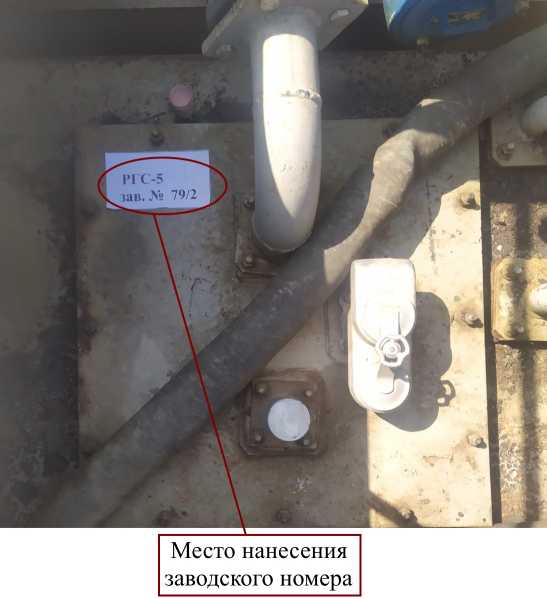

Рисунок 6 - Общий вид резервуара РГС-5 зав.№ 79/2 с указанием места нанесения
заводского номера

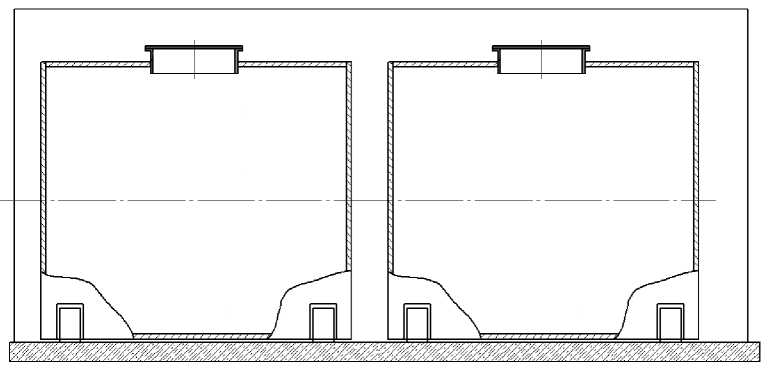

Рисунок 7 - Общий вид резервуаров РГС-5
Пломбирование резервуаров РГС-5 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный | РГС-5 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2025 |
