| Номер в госреестре | 87067-22 |
| Наименование СИ | Установка поверочная трубопоршневая двунаправленная |
| Обозначение типа СИ | ВНР-4000 |
| Изготовитель | Акционерное общество "Транснефть - Верхняя Волга" (АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая двунаправленная ВНР-4000 (далее - ТПУ) предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объёмного расхода жидкости в потоке при поверке и контроле метрологических характеристик преобразователей расхода жидкости.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объёма жидкости из измерительного участка ТПУ. При работе ТПУ и поверяемое средство измерений (СИ) подключают последовательно. Через технологическую схему с ТПУ и СИ устанавливают необходимое значение расхода жидкости.
Четырёхходовой переключающий кран ТПУ с помощью привода поворачивают в положение «запуск» и запускают шаровой поршень в поток жидкости, проходящей через корпус ТПУ. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан
на сравнении количества жидкости, прошедшей через измерительный участок ТПУ и через поверяемое СИ.
ТПУ состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
Для измерений температуры и давления жидкости на входе и выходе ТПУ применяют средства измерений, представленные в таблице 1.
Таблица 1 - Перечень средств измерений, входящих в состав ТПУ
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Датчик температуры 644 | 39539-08 |
| Преобразователь измерительный 3144 | 14683-04 |
| Термопреобразователь измерительный 65 | 22257-01 |
| Датчик давления 1151 | 13849-99 |
| Преобразователь давления измерительный 3051 | 14061-99 |
Допускается применение средств измерений температуры и давления, находящихся на хранении, приведенных в таблице 2.
Таблица 2 - Перечень средств измерений, находящихся на хранении
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Датчики давления Метран-150 | 32854-13 |
| Датчики температуры TMT142R | 63821-16 |
Общий вид ТПУ показан на рис. 1.
Фланцевые соединения измерительного участка (4 шт.) и детекторы положения шарового поршня (2 шт.) пломбируются поверителем (рис. 2).

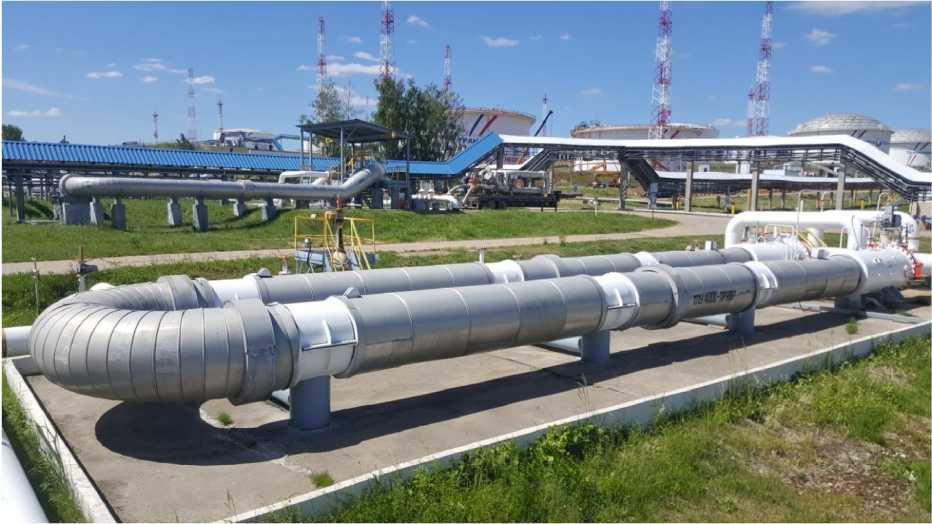

Рисунок 1 - Общий вид ТПУ

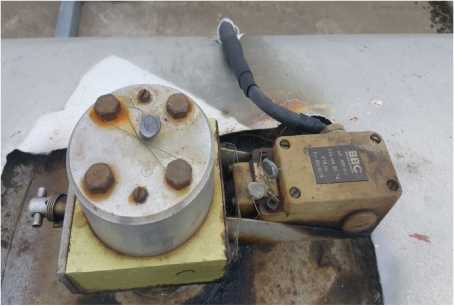

а) пломбирование детектора
б) пломбирование фланцевого соединия измерительного участка
Рисунок 2 - Места пломбирования ТПУ
Знак поверки наносится на свидетельство о поверке, в случае оформления свидетельства на бумажном носителе и (или) формуляр.
Заводской номер указан на шильде, который крепится к ТПУ.
Метрологические и технические характеристики приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода измеряемой жидкости, м3/ч | от 270 до 4000 |
| Вместимость измерительного участка, м3, не более: | 41,89118 |
| Пределы допускаемой относительной погрешности определения вместимости измерительного участка, % | ±0,10 |
| Среднее квадратическое отклонение случайной составляющей погрешности при определении вместимости измерительного участка, % | 0,01 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 380±38/220±22 50±0,4 |
| Условия эксплуатации: | |
| - измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| - избыточное давление измеряемой среды, МПа, не более | от 0,09 до 1,00 |
| - плотность измеряемой среды в рабочем диапазоне температуры, кг/м3 | от 839 до 906 |
| - температура измеряемой среды, °С | от 7 до 35 |
| - кинематическая вязкость измеряемой среды, сСт | от 0,4 до 1000,0 |
| - температура окружающей среды, °С | от -45 до +59 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет, не менее | 10 |
Наносится в левой нижней части титульного листа руководства по эксплуатации типографским способом.
Комплектность ТПУ приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная трубопоршневая двунаправленная ВНР-4000 | зав. № 80136 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в п.1.4 руководства по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
