| Номер в госреестре | 87024-22 |
| Наименование СИ | Блоки |
| Обозначение типа СИ | БОС-16А |
| Изготовитель | Акционерное общество "Научно-технический центр "Диапром" (АО "НТЦД"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки БОС-16А (далее по тексту — блоки) предназначены для непрерывного измерения среднеквадратических значений напряжения сигнала переменного тока от датчиков акустических, формирования результатов измерений в цифровой форме и передачи по протоколу RS-485 для последующей обработки.
Конструктивно блоки выполнены в виде металлического шкафа, имеющего одностороннюю дверь с открытием на 180 градусов, окрашенного в серый цвет. Подвод кабелей от первичных преобразователей осуществляется с нижнего торца блока, а подвод питающих и коммутационных кабелей с верхнего торца блока БОС-16А.
Блоки БОС-16А имеют в своем составе усилители УП-АЭ ДКНБ.687281.047-01, количество которых может доходить до 16 штук, в зависимости от комплектации.
Принцип действия блоков заключается в преобразовании входных аналоговых сигналов напряжения переменного тока в значения напряжения переменного тока в цифровом виде с помощью математических расчетов, заложенных в программном обеспечении.
Режим работы блоков - круглосуточный, непрерывный.
Степень защиты по ГОСТ 14254-2015 - IP 54.
Нанесение знака поверки на блоки не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на внутреннюю поверхность дверцы блока, и имеет цифровое обозначение.
Общий вид блоков представлен на рисунках с 1 по 2.
Рисунок 1 - Общий вид блока БОС-16А

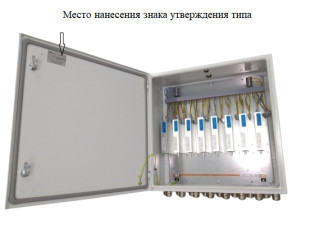

Рисунок 2 -Общий вид блока БОС-16А с открытой дверцей
Внешнее программное обеспечение (далее - ПО), устанавливающееся на жесткий диск компьютера, служит для управления режимами работы блоков БОС-16А, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики блоков БОС-16А нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upaefw-3.3.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3.3 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, мкВ | от 1 до 3200 |
| Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока (в диапазоне частот от 60 до 230 кГц), % | ±10 |
| Рабочий диапазон частот (-3 дБ), кГ ц | от 50 до 250 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | |
| - высота | 665 |
| - ширина | 600 |
| - длина | 254 |
| Масса, кг, не более | 35 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 24 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +1 до +55 |
| - относительная влажность, при температуре до +35 °С, % | до 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Потребляемая мощность, Вт, не более | 40 |
| Потребляемая мощность при работе с отключенным линейным выходом, Вт, не более | 2,5 |
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик офсетной печатью или другим способом, не ухудшающим качества.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок БОС-16А | ДКНБ.426474.020 | 1 шт. |
| Паспорт | ДКНБ.426474.020ПС | 1 экз. |
| Руководство по эксплуатации | ДКНБ.426474.020РЭ | 1 экз.на партию |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ДКНБ.426474.020РЭ.
Приказ Росстандарта от 3 сентября 2021 г. №1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
ДКНБ.426474.020ТУ Блоки БОС-16А Технические условия.
| Зарегистрировано поверок | 59 |
| Поверителей | 3 |
| Актуальность данных | 10.06.2025 |
