| Номер в госреестре | 87017-22 |
| Наименование СИ | Резервуары горизонтальные стальные наземные |
| Обозначение типа СИ | РГСн-50 |
| Изготовитель | Общество с ограниченной ответственностью "Нефть" (ООО "Нефть"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные наземные РГСн-50 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Резервуары снабжены седловыми опорами, люком-лазом, внутренней лестницей, а также штуцерами для установки контрольно-измерительных приборов и технологическими штуцерами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится методом гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится на днище резервуара.
Общий вид резервуаров РГСн-50 представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
[Я[ ft НЕФТЬ
НЕФТЕГАЗОВОЕ
ДО.А.ССА сссу
ДАВЛЕНИЕ ПРОБНОЕ ИЗБЫТОЧНОЕ МПа
ТЕМПЕРАТУРА СТЕНКИ.
РАСЧЕТНЫМ!
(АВОДСКОМ Nft
ИЕ РАБОЧЕЕ ИЗБЫТОЧНОЕ,
ЕРАСЧЕТНОЕ
ЕЕ. МПа
Д4ВЛЕ ем утр
расчети
МИНИМАЛЬНАЯ ДОПУСТИМАЯ ТЕМПЕРАТУ СТЕНКИ ПОД ЕДЕНИЕМ' иС
ГОД ЮГО-1 о
Рисунок 1 - Место нанесения заводского номера

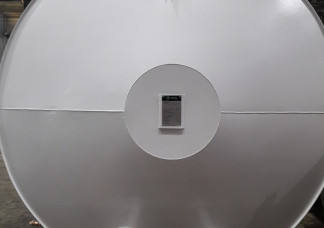

Рисунок 2 - Место крепления маркировочной таблички

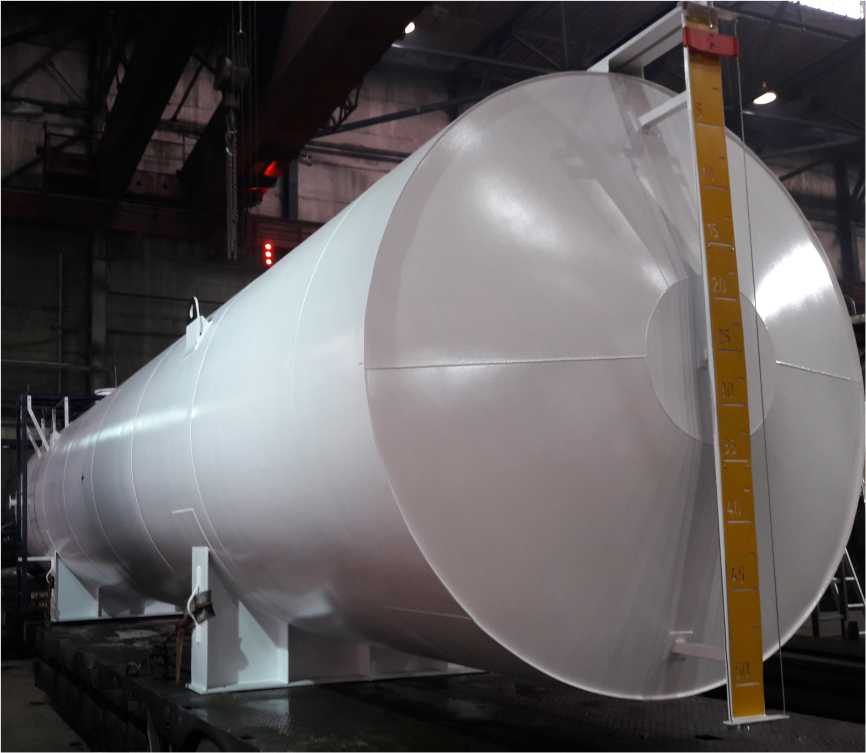

Рисунок 3 - Общий вид резервуаров РГСн-50
Пломбирование резервуаров РГСн-50 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -40 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 15 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной наземный | РГСн-50 | 1 шт. |
| Паспорт | ИНК 807.00.00.000 | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Руководство по эксплуатации | ИНК807.00.00.000РЭ | 1 экз. |
приведены в подпункте 1.4.2 пункта 1.4 «Устройство и работа» руководства по эксплуатации.
ТУ 25.29.11-014-87510385-2020 Резервуары и емкости стальные сварные объемом от 3 м3 до 100 м3. Технические условия;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
