| Номер в госреестре | 86896-22 |
| Наименование СИ | Прицепы-цистерны |
| Обозначение типа СИ | УСТ 94651J |
| Изготовитель | Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Уральский завод спецтехники" (ООО "УЗСТ")), Челябинская обл., г. Усть-Катав |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прицепы-цистерны УСТ 94651J (далее - ПЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ПЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
ПЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри ПЦ имеются волнорезы для гашения гидравлических ударов во время движения. ПЦ являются транспортной мерой полной вместимости.
В верхней части ПЦ приварена заливная горловина с установленным указателем уровня налива. Горловина ПЦ оборудована заливным люком, дыхательным клапаном, смотровым окном и воздухоотводящими трубками. В нижней части ПЦ установлены опоры и донные клапаны. На ПЦ имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Наполнение ПЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение ПЦ происходит с помощью насоса или самотеком.
На боковых поверхностях и сзади ПЦ имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводские номера нанесены на информационную табличку в виде буквенно-цифрового обозначения ударным способом.

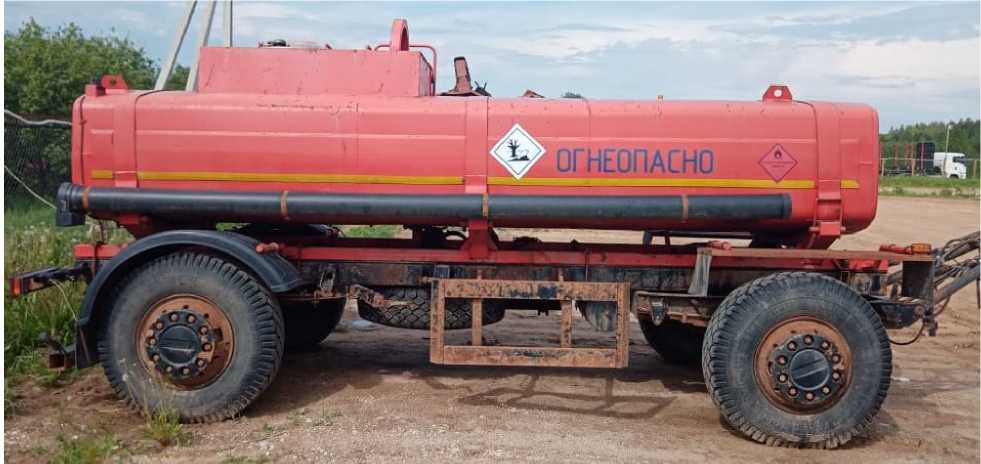

Общий вид ПЦ представлен на рисунках 1-6.

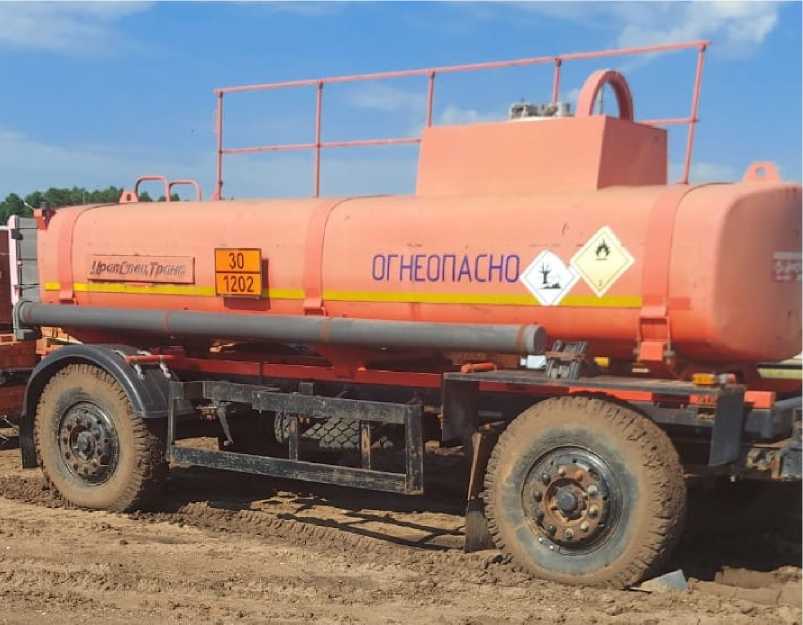

Рисунок 1 - Общий вид прицепа-цистерны УСТ 94651J зав.№ X8994651JB0UST004

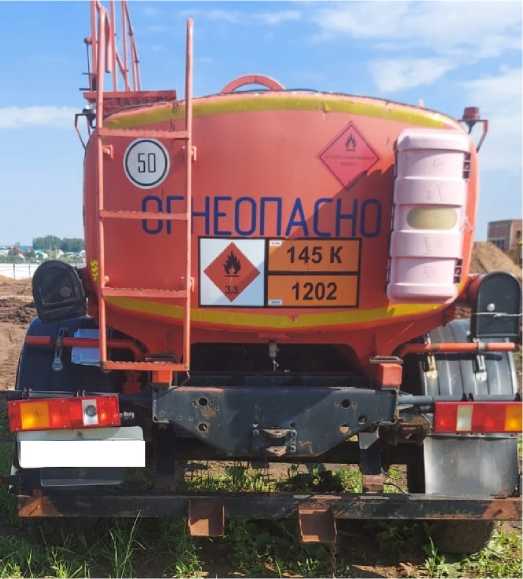

Рисунок 2 - Общий вид прицепа-цистерны УСТ 94651J зав.№ X8994651JB0UST004

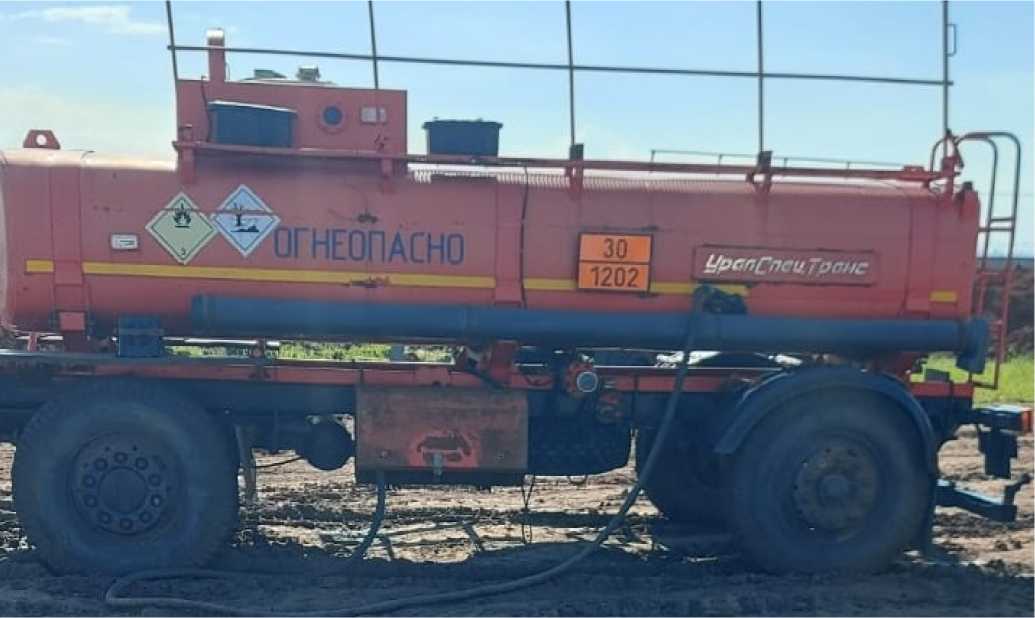

Рисунок 3 - Общий вид прицепа-цистерны УСТ 94651J зав.№ X8994651JC0UST006

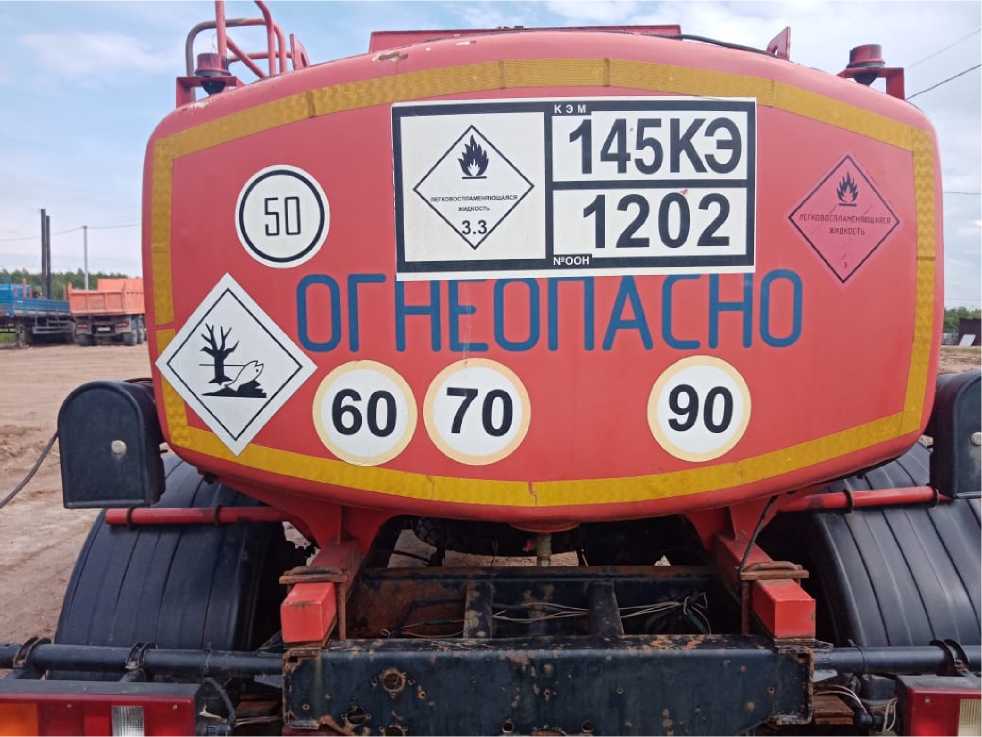

Рисунок 5 - Общий вид прицепа-цистерны УСТ 94651J зав.№ Z0V94651JC5000019

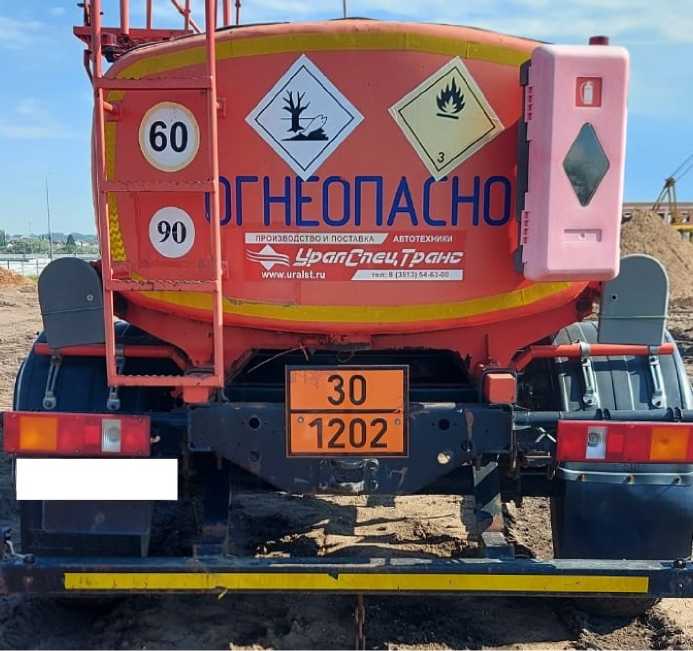

Рисунок 6 - Общий вид прицепа-цистерны УСТ 94651J зав.№ Z0V94651JC5000019
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 7.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 7 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 8000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±2 |
| Полная масса, кг, не более | 12000 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 10000 2550 4000 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +45 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прицепы-цистерны | УСТ 94651J | 3 шт. |
| Паспорт | - | 3 экз. |
приведены в разделе 8 паспорта.
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 25.07.2025 |
