| Номер в госреестре | 86874-22 |
| Наименование СИ | Счетчик жидкости лопастной |
| Обозначение типа СИ | MKA 2290 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчик жидкости лопастной МКА 2290 (далее по тексту - счетчик) предназначен для измерений объема нефтепродукта.
Принцип работы счетчика основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Конструктивно счетчик состоит из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.
а) б)

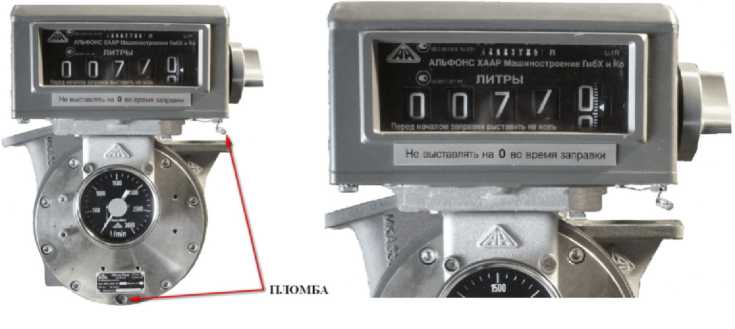

Рисунок 1 - Счетчик жидкости лопастной МКА 2290 а) Общий вид и схема пломбировки б) Механический сумматор
Заводской номер нанесен на шильд-табличке, установленной на счетчик. Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1а.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон измерений расхода жидкости, м3/ч | от 15 до 120 |
| Циклический объем, дм3 | 2,29 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристик | Значения характеристик |
| Измеряемая среда | нефтепр одукты |
| Характеристики измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - давление, МПа - вязкость кинематическая в рабочем диапазоне температуры, мм2/с | от -40 до +50 от 775,0 до 830,0 от 0,1 до 0,4 от 1,25 до 3,00 |
| Диаметр условного прохода, мм | 80 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 286 283 330 |
| Масса, кг, не более | 36 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -55 до +60 95 при +35°С от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 25000 |
наносится на переднюю панель корпуса механического сумматора в виде наклейки и на титульный лист паспорта типографским способом.
Т а б л и ц а 3 - Комплектность СИ
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной МКА 2290, зав. № 2224487-24418 Х1 | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в паспорте в разделе «Методика измерений».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»,
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
