Комплекс программно-технический управления и противоаварийной защиты "Системы автоматизации ПСП и СИКН" АО "АЭРО-Шереметьево" Обозначение отсутствует, 86843-22

Назначение

Комплекс программно-технический управления и противоаварийной защиты «Системы автоматизации ПСП и СИКН» АО «АЭРО-Шереметьево» (далее по тексту - комплекс) предназначен для измерений силы постоянного электрического тока, формирования аналоговых сигналов силы постоянного электрического тока для управления техническими средствами и оборудованием объектов ПСП Топливозаправочного комплекса АО «АЭРО-Шереметьево.

Описание

Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в сигналы управления техническими средствами и оборудованием.

Комплекс состоит из совокупности измерительных каналов (ИК).

ИК силы постоянного электрического тока используются для измерительных преобразований сигналов от первичных преобразователей (датчиков) с различным типом выходных электрических сигналов. Входные унифицированные электрические сигналы постоянного электрического тока (4-20 мА) подаются через модули искробезопасных разделительных усилителей или непосредственно на модули ввода аналоговых сигналов. Измерительная информация обрабатывается в аналого-цифровом преобразователе (АЦП) и полученный результат передается на верхний уровень комплекса (ВУ) в виде цифрового кода.

Управляющие аналоговые сигналы силы постоянного электрического тока формируются на ВУ в виде цифрового кода и по цифровому каналу связи передаются на модули вывода. В цифро-аналоговом преобразователе (ЦАП) модулей цифровой код преобразуется в унифицированный сигнал постоянного электрического тока (4-20 мА), который подается на выход модуля вывода.

Измерительные каналы (ИК) комплекса состоят из следующих измерительных компонентов:

- модулей аналогового ввода МВ210-101, регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 76920-19;

- модулей аналогового вывода МВ210-501;

- контроллеров отказоустойчивых программируемых TRICON модуль 3720 рег. № 60808-15;

- искробезопасных разделительных усилителей с развязкой питания/развязкой по входу - MACX MCR-EX-SL-RPSSI-I-SP;

- устройств коммутации.

Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания. Преобразований измерительной информации в устройствах коммутации не происходит.

СИ из состава ИК установлены в электротехнических шкафах.

Контроль за работой оборудования комплекса осуществляется с автоматизированных рабочих мест (АРМ), выполненных на базе ПЭВМ, которые позволяют, получать, архивировать и отображать результаты измерений.

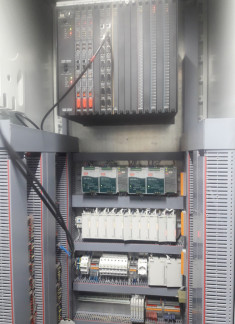

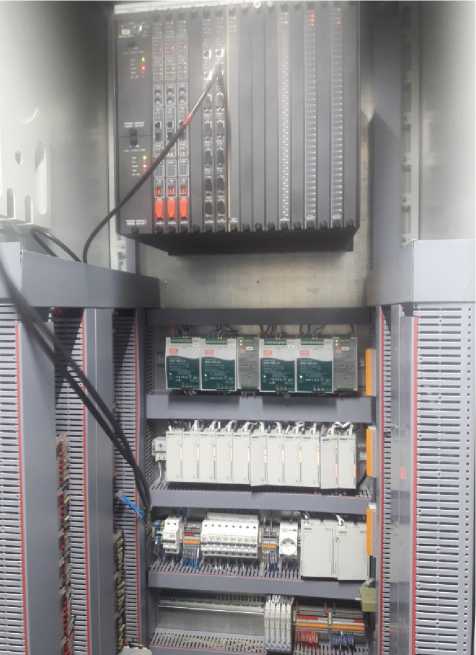

На рисунке 1 представлен общий вид электротехнического шкафа комплекса.

Рисунок 1 - Общий вид электротехнического шкафа комплекса

Заводской номер указывается в паспорте комплекса в формате числового кода: 564.000.

Пломбирование комплекса не предусмотрено.

Нанесение знака поверки на электротехнические шкафы комплекса не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) комплекса состоит из:

- ПО измерительных компонентов из состава комплекса;

- ПО ВУ ПСП_Шереметьево.

Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав комплекса приведены в описаниях типа на соответствующие средства измерений.

Все метрологически значимые вычисления выполняются ПО измерительных компонентов, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.

ПО ВУ обрабатывает, отображает и архивирует информацию от измерительных компонентов комплекса.

Методы защиты ПО:

- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);

- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения);

- программные (установка паролей для различных уровней доступа к установке программных компонентов, контроль идентификационных данных ПО).

Уровень защиты ПО комплекса от преднамеренных и непреднамеренных изменений -«средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики ИК комплекса нормированы с учетов влияния всех компонентов ПО, входящих в его состав.

Идентификационные данные ПО ВУ приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО ВУ

Технические характеристики

Таблица 2 - Метрологические характеристики ИК комплекса

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе ПГМВ.401250.140.РЭ раздел 1.5

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
