| Номер в госреестре | 86840-22 |
| Наименование СИ | Стенд тормозной одноосный |
| Обозначение типа СИ | R&B |
| Изготовитель | "BEP EUROPE N.V.", Бельгия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенд тормозной одноосный R&B (далее - стенд) предназначен для измерений тормозной силы колеса и усилий, прикладываемых к органам управления тормозными системами.
Принцип работы стенда основан на обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют два опорных ролика, на которые устанавливаются колеса оси автомобиля. Каждый опорный ролик приводится во вращение от асинхронного двигателя и имитирует его движение с заданной оператором скоростью. Одновременно производится измерение тормозных сил, развиваемых на колесах автомобиля: правом и левом. Измерения тормозных сил могут производиться для передней и задней осей автомобиля. При нажатии на тормозную педаль транспортного средства тормозной момент колес через опорные ролики передается на мотор-редуктор. Реактивный момент корпуса мотор-редуктора при торможении через рычаг воспринимается силоизмерительной системой, состоящей из тензорезисторных датчиков и преобразователя электрических сигналов, а затем передается в блок обработки и отображения информации.
Для отображения измеряемых величин стенд комплектуется приборной стойкой, включающей в себя электронные блоки приема и обработки измерительной информации, компьютер с монитором для отражения обработанной информации, клавиатуру и компьютерную мышь.
Основными конструктивными компонентами стенда является несущая рама с установленным в нее опорным устройством, которое включает в себя опорные ролики, приборная стойка с пультом управления и компьютером.
К стендам данного типа относится стенд тормозной одноосный R&B, зав. № 521696.149.1.
Заводской номер стенда № 521696.149.1 указывается на маркировочной табличке, расположенной на приборной стойке с пультом управления.
Нанесение знака поверки на средство измерений не предусмотрено.

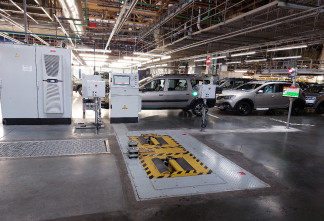

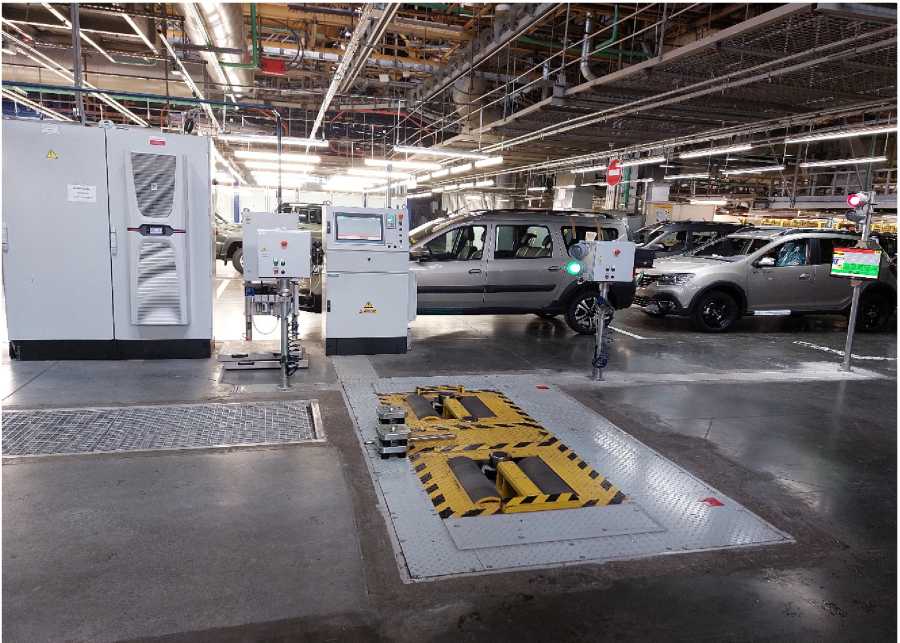

Общий вид стенда тормозного одноосного R&B представлен на рисунке 1.

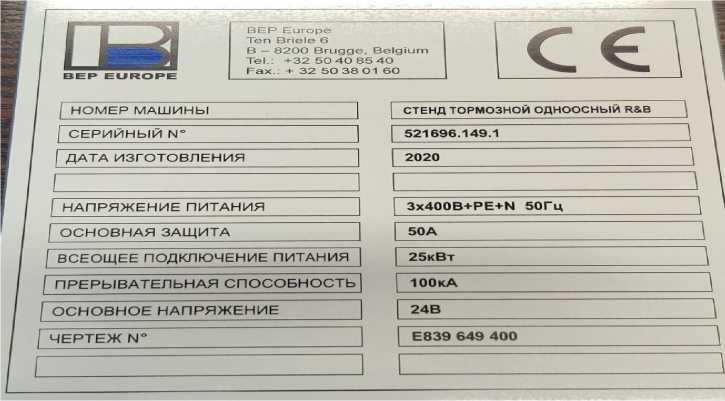

Общий вид маркировочной таблички представлен на рисунке 2.
Рисунок 1 - Общий вид стенда тормозного одноосного R&B
Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации стенд не предусматривает внешних механических или электронных регулировок. Пломбирование стенда не производится

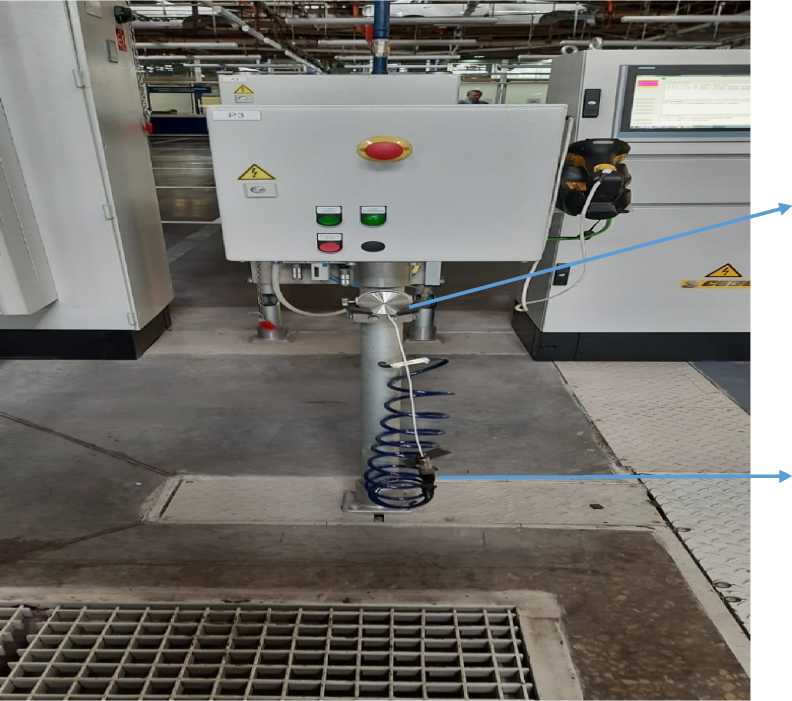

Датчик измерений усилий на педали тормоза
Датчик измерений усилий на рукоятке ручного тормоза
Рисунок 3 - Общий вид датчика измерений усилий на педали тормоза и датчика измерений усилий на рукоятке ручного тормоза
Для работы измерительных систем стенда используется метрологически значимое программное обеспечение «BEP Brake software» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для стенда тормозного одноосного R&B и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BEP Brake software |
| Номер версии (идентификационный номер ПО) | не ниже 8.3.4.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тормозной силы колеса, кН | от 0 до 5 |
| Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % | ±5 |
| Диапазон измерений усилий на органах управления, Н: - измерение усилий на педали тормоза; - измерений усилий на рукоятке ручного тормоза | от 0 до 300 от 0 до 300 |
| Пределы допускаемой относительной погрешности измерений усилий на органах управления, %: - пределы допускаемой относительной погрешности измерений усилий на педали тормоза; - пределы допускаемой относительной погрешности измерений усилий на рукоятке ручного тормоза | ±5 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр опорных роликов, не более, мм | 230 |
| Габаритные размеры (ДхШхВ), не более, мм | 2400x3000x1300 |
| Масса стенда, не более, кг | 5000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 323 до 418 50±1 |
| Условия эксплуатации: - температура окружающей среды, C | от +15 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд тормозной одноосный R&B в комплекте | - | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 шт. |
| Набор калибровочных приспособлений | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
- разделе 6 «Измерение силы на педаль тормоза и тормозной рычаг рукой» руководства по эксплуатации и обслуживанию «Стенд тормозной одноосный R&B»;
- разделе 7 «Система измерения тормозной силы» руководства по эксплуатации и обслуживанию «Стенд тормозной одноосный R&B»
Техническая документация «BEP EUROPE N.V.», Бельгия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 03.08.2025 |
