Автотопливозаправщик 4672G2-10, 86829-22

Назначение

Автотопливозаправщик 4672G2-10 (далее - АТЗ) предназначен для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.

Описание

Принцип действия АТЗ основан на заполнении его нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.

АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри АТЗ имеются волнорезы для гашения гидравлических ударов во время движения. АТЗ является транспортной мерой полной вместимости.

В верхней части АТЗ приварена заливная горловина с установленным указателем уровня налива. Горловина АТЗ оборудована заливным люком, дыхательным клапаном, смотровым окном и воздухоотводящими трубками. В нижней части АТЗ установлены опоры и донные клапаны. На АТЗ имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Наполнение АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение АТЗ происходит с помощью насоса или самотеком.

На боковых поверхностях и сзади АТЗ имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.

Общий вид АТЗ зав.№ X894672G2J0FT5020 представлен на рисунках 1-2.

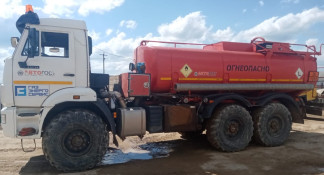

Рисунок 1 - Общий вид автотопливозаправщика 4672G2-10

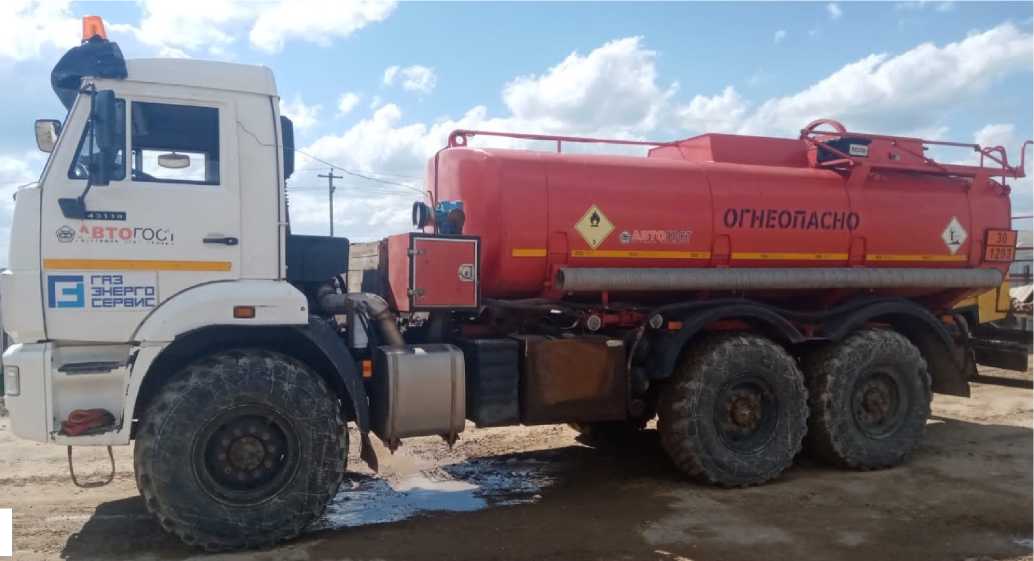

Рисунок 2 - Общий вид автотопливозаправщика 4672G2-10

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

Место нанесения знака поверки

Указатель уровня налива

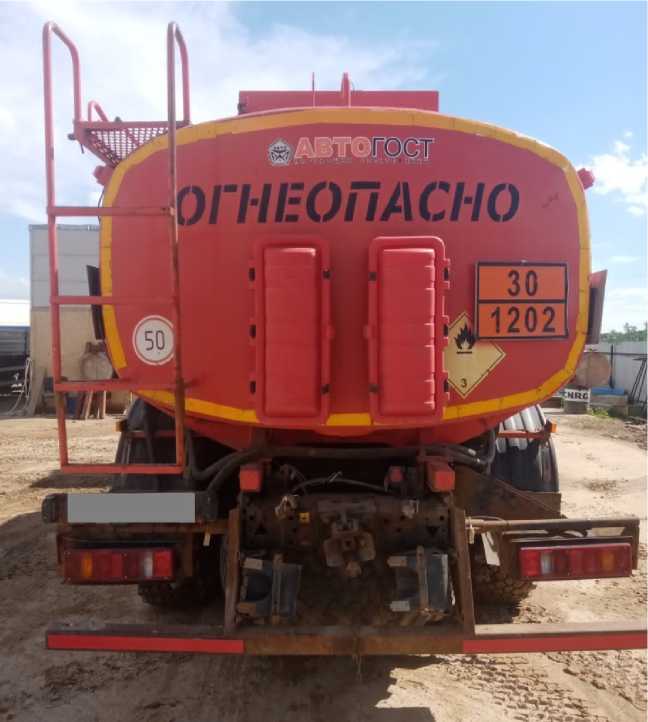

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 2 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 8 паспорта.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
