| Номер в госреестре | 86773-22 |
| Наименование СИ | Измерители комплексных коэффициентов отражения и передачи |
| Обозначение типа СИ | Р4-МВМ-118 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственный центр "МитиноПрибор" (ООО НПЦ "МитиноПрибор"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители комплексных коэффициентов отражения и передачи Р4-МВМ-118 (далее -измерители) предназначены для автоматизированного исследования волноводных СВЧ устройств, работающих в частотном диапазоне от 78,33 до 118,1 ГГц, и измерения их параметров - комплексных коэффициентов передачи I- il) и отражения I-.l) с цифровым отсчетом измеряемых величин и воспроизведением их частотных характеристик в декартовой системе координат на экране монитора.
Принцип действия измерителей основан на раздельном выделении падающей на объект измерений (далее - ОИ) отраженной и прошедшей волн СВЧ сигнала. Напряжения, пропорциональные амплитудам падающей, отраженной и прошедшей волн после усиления и вычисления по специальным алгоритмам преобразуются в значения измеряемых параметров: модуль |S11| и фазу argS11 коэффициента отражения, КСВН, модуль |S21| и фазу argS21 коэффициента передачи.
Конструктивно измеритель состоит из блока измерительного (далее - БИ) и преобразователя выносного.
БИ состоит из модуля измерительного, модуля компьютерного, модуля отображения и управления. БИ имеет интерфейсы RS232, USB, Ethernet.
Источником СВЧ колебаний является синтезатор частоты, который генерирует сигнал в диапазоне частот от 12,66 до 20,0 ГГц. В блоке умножителей частоты происходит усиление и преобразование частоты сигнала до значений от 76,0 до 120,0 ГГц. С выхода блока умножителей сигнал поступает в СВЧ тракт, включающий в себя направленные ответвители падающей и отраженной волн, с боковых плеч которых снимаются сигналы, несущие информацию о параметрах ОИ.
Преобразователь выносной состоит из смесителя гармоникового и усилителя предварительного, служит для снятия информации о прошедшей через ОИ волне. Сигнал с выхода преобразователя выносного подается в блок измерительный, который осуществляет его аналого-цифровое преобразование и дальнейшую математическую обработку.
Комплект комбинированный содержит: отрезок волновода, нагрузку короткозамкнутую и нагрузку согласованную.
Смесители гармониковые выполняют перенос сигналов в область низких частот пригодных для последующей обработки. Потери преобразований компенсируются усилителями предварительными. Далее производится аналого-цифровое преобразование и сигналы поступают в модуль управления и обработки сигналов, где производится первичная математическая обработка сигналов. В модуле компьютерном по специализированным алгоритмам происходит вычисление модулей и фаз коэффициентов и построение графиков.
Результат измерения отображается на экране БИ.
Управление работой измерителя, выбор режимов измерения и калибровки, а также выбор формы индикации и регистрации результатов измерения осуществляется с помощью клавиатуры на передней панели корпуса БИ и манипулятора «мышь» в диалоговом режиме.
Измеритель имеет два варианта исполнения. Общий вид измерителя и преобразователя выносного вариант исполнения 1 приведен на рисунке 1, вариант исполнения 2 - на рисунке 2.
Наименование СИ - «Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118». Товарный знак изготовителя, места нанесения знака утверждения типа и знака поверки приведены на рисунке 2.
Заводской номер указан на задней панели измерителя (рисунок 4).

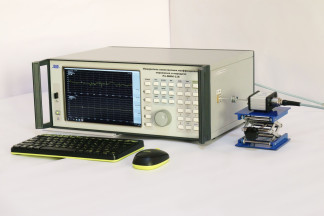

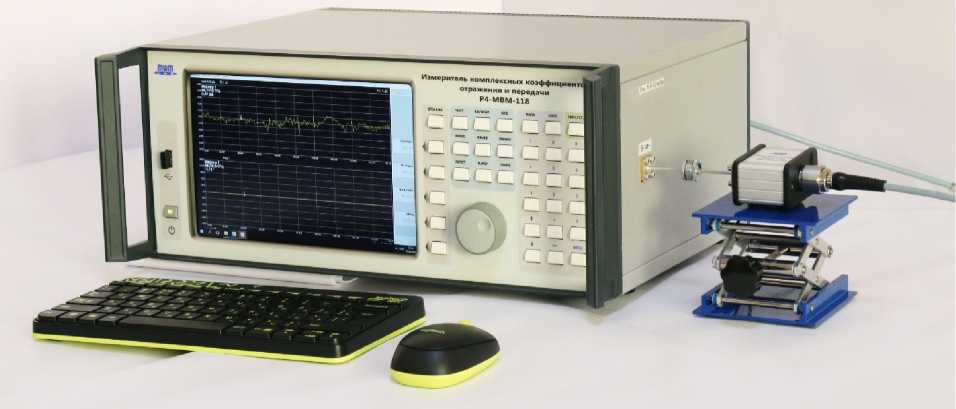

Рисунок 1 - Общий вид измерителя. Вариант исполнения 1

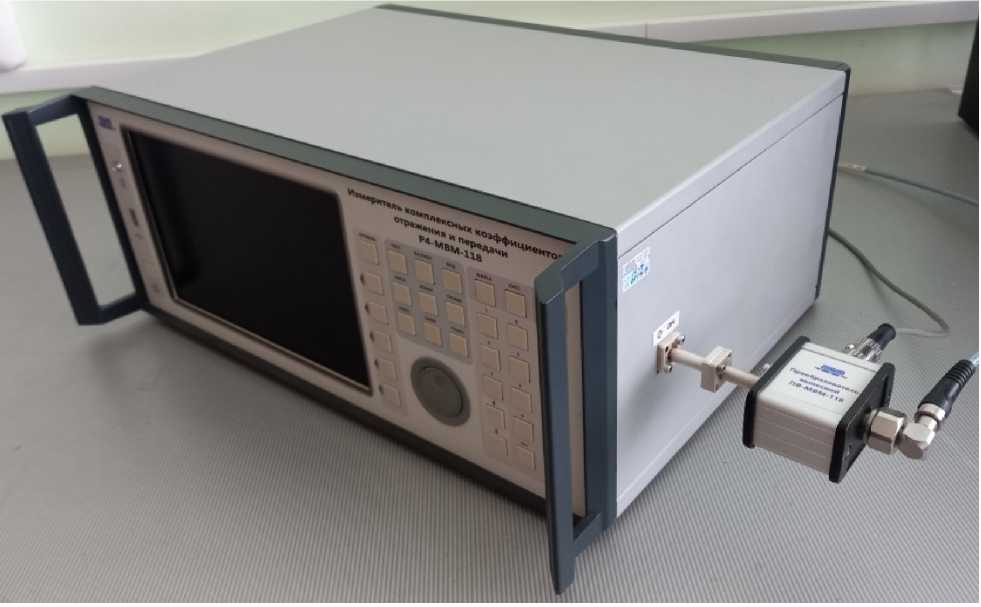

Рисунок 2 - Общий вид измерителя. Вариант исполнения 2
Место нанесения знака поверки
Место нанесения знака утверждения типа

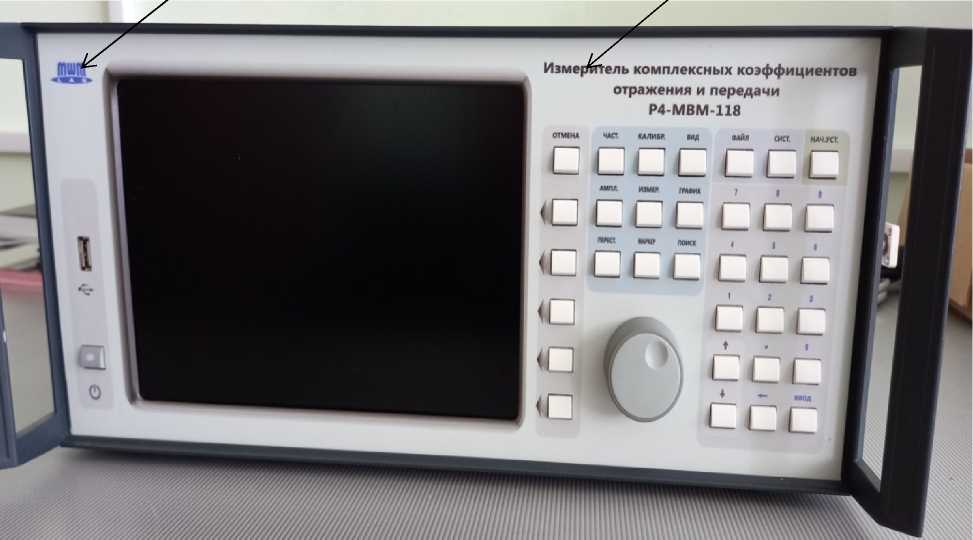

Рисунок 3 - Передняя панель измерителя
Заводской номер и
наименование производителя

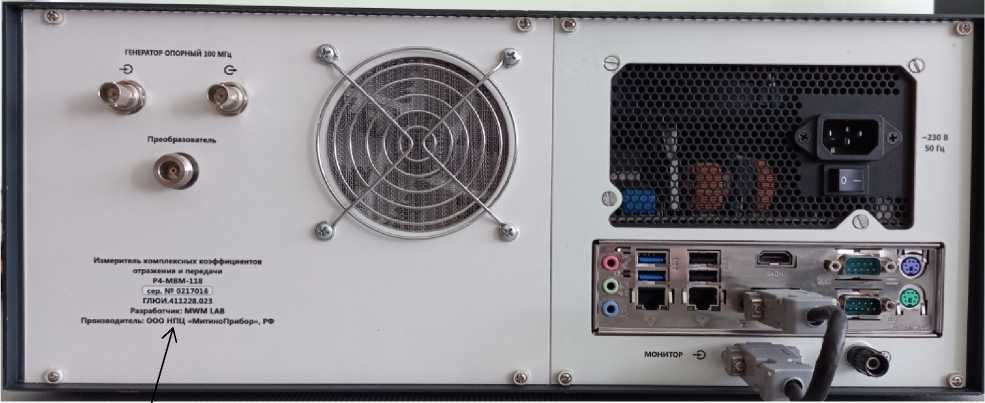

Рисунок 4 - Задняя панель измерителя
На преобразователь выносной нанесено наименование «Преобразователь выносной ПВ-МВМ-118». Внешний вид преобразователя выносного вариант исполнения 1 приведен на рисунке 5, вариант исполнения 2 - на рисунке 6.
БИ и преобразователь выносной защищены от несанкционированного доступа пломбированием. Под боковыми панелями БИ на крепежных винтах по диагонали нанесены пломбы с логотипом «MWMlab». Место пломбирования блока измерительного приведено на рисунке 7.

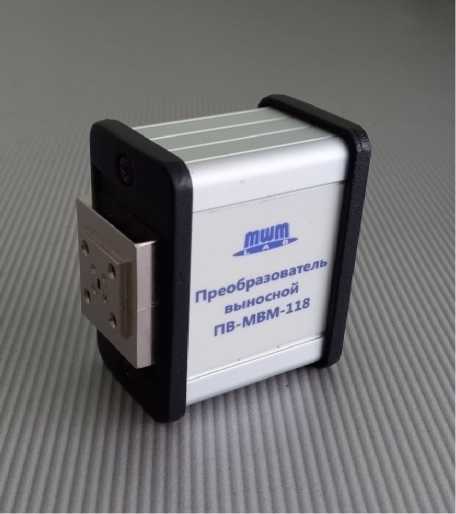

Рисунок 5 - Внешний вид преобразователя выносного. Вариант исполнения 1.

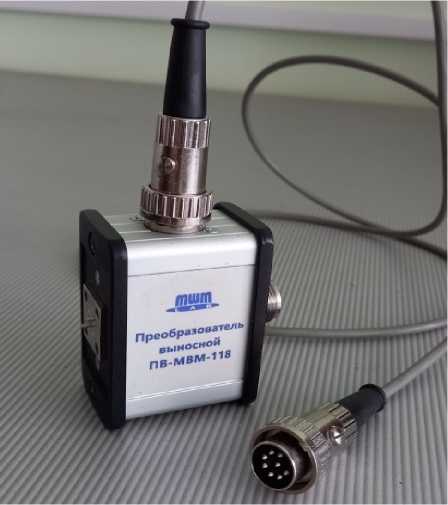

Рисунок 6 - Внешний вид выносного преобразователя. Вариант исполнения 2.
Места нанесения пломб

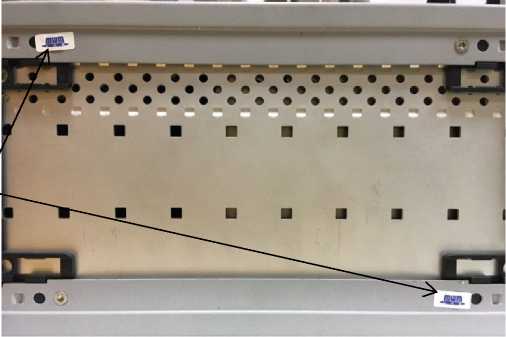

Рисунок 7 - Пломбы под боковыми панелями БИ
Программное обеспечение (далее - ПО) измерителя представляет программный продукт «VNAWindow», устанавливаемый в БИ и выполняющий функции приема, обработки и отображения измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.77-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VNAWindow.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.054.91 |
| Цифровой идентификатор ПО | 4dbc7d3 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, ГГ ц | от 78,33 до 118,1 |
| Сечение волноводного СВЧ тракта, мм | 2,4x1,2 |
| Полоса качания частоты измерителя, ГГц, не менее: - максимальная - минимальная | 39,77 0,01 |
| Пределы допускаемой относительной погрешности установки частоты от установленной частоты | ±Ь10’7 |
| Нестабильность частоты выходного сигнала измерителя за любой 15 минутный интервал после установления рабочего режима от установленной частоты | ±Ь10’8 |
| Диапазон измерений модуля коэффициента отражения |S11|, дБ (лин. ед.) | от 0 до-26 (от 0,050 до 1,000) |
| Диапазон индикации КСВН | от 1 до 15 |
| Диапазон измерений КСВН | от 1,1 до 5,0 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения A|Sn|, дБ [лин. ед.] | ± (0,4 +0,07|S11|*) ( i'SII -2|S11 । i:|511|+A|511 |Л [±kl0 20 -ю 20 J / |
| Диапазон измерений модуля коэффициента передачи |S21|, дБ | от 0 до -55 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи A|S21|, дБ | ±(0,3 + 0,05|S21|) |
| Диапазон измерений фазы коэффициента отражения и фазы коэффициента передачи, ° | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения |S11|, °, не более | ±(10+0,25|S11|) |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи |S21|, °, не более | ±(10+0,2|S21|) |
| Количество точек перестройки частоты | от 101 до 2001 |
| Примечание: * - измеряемое значение модуля КО, выраженное в дБ | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Времени установления рабочего режима, мин | 60 |
| Время непрерывной работы измерителя в нормальных условиях применения при сохранении своих технических характеристик, ч, не менее | 16 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 49 до 51 |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры составных частей измерителя, мм, не более: - блок измерительный длина ширина высота | 463 370 185 |
| - преобразователь выносной длина ширина высота | 59 58 39 |
| Масса составных частей измерителя, кг, не более: блок измерительный преобразователь выносной | 9 0,1 |
Таблица 4 - Комплектность измерителя Р4-МВМ-118
| Наименование | Обозначение | Количество, шт. |
| Измеритель комплексных коэффициентов отражения и передачи в составе: | Р4-МВМ-118 | 1 |
| блок измерительный | ГЛЮИ.418143.014 | 1 |
| преобразователь выносной | ГЛЮИ.434842.011 | 1 |
| комплект комбинированный в составе: | ГЛЮИ.305658.006 | 1 |
| мера КСВН 1,4 | ГЛЮИ.434861.001 | 1 |
| мера КСВН 2,0 | ГЛЮИ.434861.002 | 1 |
| мера фазового сдвига №1 | ГЛЮИ.434842.001 | 1 |
| мера фазового сдвига №2 | ГЛЮИ.434842.001-01 | 1 |
| мера фазового сдвига №3 | ГЛЮИ.434842.001-02 | 1 |
| нагрузка согласованная | ГЛЮИ.434863.001 | 1 |
| нагрузка короткозамкнутая | ГЛЮИ.434864.001 | 1 |
| отрезок волновода | ГЛЮИ.468551.010 | 2 |
| держатель волновода | ГЛЮИ.741124.012 | 2 |
| винт соединительный | ГЛЮИ.758131.001 | 8 |
| Наименование | Обозначение | Количество, шт. |
| гайка соединительная | ГЛЮИ.758448.001 | 5 |
| кольцо | 30 | |
| ключ гаечный | 2 | |
| ключ шестигранный ГОСТ 11737-93 | 7812-0371 Х9 | 1 |
| струбцина | 2 | |
| винт соединительный М3х8 | DIN 912 | 30 |
| кабель питания 230 В | AN23-1000 | 1 |
| кабель преобразователя | 5152-DKF-0048 | 1 |
| кабель VGA | ГЛЮИ.685611.039 | 1 |
| крышка для СВЧ выхода АВТ7.852.004-01 | ОСТ4.Г0.785.001 | 1 |
| нагрузка рассогласованная подвижная из комплекта мер КСВН волноводных поверочных МП-03 | НРП-13 | по заказу |
| нагрузка рассогласованная подвижная из комплекта мер КСВН волноводных поверочных МП-03 | НРП-14 | по заказу |
| Аттенюатор поляризационный прямоотсчетный | АП-20 | по заказу |
| Программа управления измерителем (CD-ROM с ПО) | 375.ГЛЮИ.00034-01 | 1 |
| Руководство по эксплуатации | ГЛЮИ.411228.023 РЭ | 1 |
| Формуляр | ГЛЮИ.411228.023 ФО | 1 |
| Упаковка | ГЛЮИ.321313.001 | 1 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на лицевую панель измерителя в виде наклейки, выполненной типографским способом.
приведены в пункте 4 документа ГЛЮИ.411228.023 РЭ «Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118. Руководство по эксплуатации».
ГОСТ 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волноводного сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГЛЮИ.411228.023 ТУ Измеритель комплексных коэффициентов отражения и передачи Р4-МВМ-118. Технические условия.
