| Номер в госреестре | 86696-22 |
| Наименование СИ | Меры моделей дефектов |
| Обозначение типа СИ | KALICHEK |
| Изготовитель | Закрытое акционерное общество "Ультракрафт" (ЗАО "Ультракрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры моделей дефектов KALICHEK (далее - меры) предназначены для воспроизведения геометрических параметров дефектов в виде нарушения сплошности материала.
Принцип действия мер основан на воспроизведении геометрических параметров дефектов типа паз (длина, ширина и глубина) и сквозное отверстие (диаметр).
Конструктивно меры представляют собой трубу или сортовой прокат (круглого сечения), на которой нанесены искусственные дефекты типа паз или сквозное отверстие. Меры могут изготавливаться из трубного проката из ферромагнитного или неферромагнитного материала.

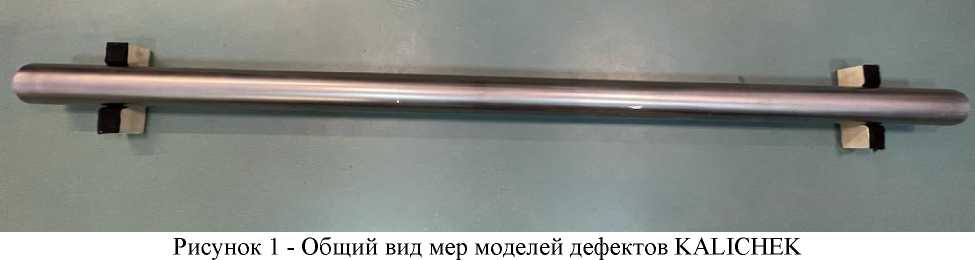

Общий вид мер приведен на рисунке 1.
Пломбирование мер не предусмотрено.
Маркировка и заводской номер в цифровом формате нанесены на каждой мере.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Воспроизводимое значение диаметра дефекта типа сквозное отверстие, мм | 1,00 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения диаметра дефекта типа сквозное отверстие, мм | ±0,05 |
| Наименование характеристики | Значение |
| Воспроизводимые значения геометрических параметров дефектов типа паз, мм | |
| - длина | 10,00 |
| - глубина | 0,300 |
| - ширина | 0,50 |
| Пределы допускаемой абсолютной погрешности воспроизведения геометрических параметров дефектов типа паз, мм | |
| - длина | ±0,10 |
| - глубина | ±0,045 |
| - ширина | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры мер, мм - длина - диаметр - толщина стенки (для труб) | от 500 до 4000 от 60 до 100 от 0,5 до 40 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +10 до +30 не более 80 |
наносится на титульный лист Паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера моделей дефектов | KALICHEK | 1 шт. |
| Паспорт | 26.51.6-025-66744541-2022ПС | 1 экз. |
| Методика поверки | МП 203-27-2022 | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации и хранению» Паспорта 26.51.6-025-66744541-2022ПС.
26.51.6-025-66744541-2022ТУ. Мера моделей дефектов KALICHEK. Технические условия.
| Зарегистрировано поверок | 2 |
