| Номер в госреестре | 86684-22 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-55 |
| Изготовитель | Целиноградсельмаш, Казахстан (изготовлены в 1986 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-55 (далее - резервуар) предназначен для приема, хранения и измерений объёма светлых нефтепродуктов.
Принцип действия резервуара основан на заполнении и сливе из него светлых нефтепродуктов до определенного уровня, соответствующего объему, указанному в градуировочной таблице резервуара.
Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд с коническим днищем, оборудованный приемо-раздаточными устройствами и люками.
Конструкция резервуара предусматривает наземную установку.
К резервуару данного типа относится резервуар горизонтальный стальной цилиндрический РГС-55 с заводским номером 5. Резервуар расположен по адресу ЯмалоНенецкий автономный округ, п. Пангоды, Промзона.
Заводской номер резервуара нанесен с помощью краски на корпус резервуара в виде цифрового кода.

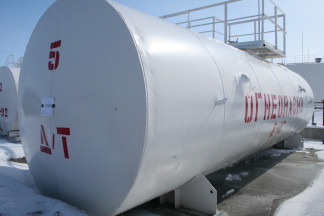

Общий вид резервуара с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на резервуар не предусмотрено. Пломбирование мест настройки (регулировки) резервуара не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид резервуара с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объем, м3 | 55 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхдлина цилиндрической части), мм, не более | 2769x9108 |
| Тип рабочей среды | светлые нефтепродукты |
| Температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта типографским способом и на корпус резервуара любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-55 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
