| Номер в госреестре | 86683-22 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Целиноградсельмаш, Казахстан (изготовлены в 1990 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25 (далее - резервуары) предназначены для приема, хранения и измерений объёма светлых нефтепродуктов.
Принцип действия резервуаров основан на заполнении и сливе из них светлых нефтепродуктов до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды с плоскими днищами, оборудованные приемо-раздаточными устройствами и люками.
Конструкция резервуаров предусматривает наземную установку.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические РГС-25 с заводскими номерами 1, 2, 3. Резервуары расположены по адресу Ямало-Ненецкий автономный округ, п. Пангоды, Промзона.
Заводской номер резервуаров нанесен с помощью краски на корпус резервуара в виде цифрового кода.

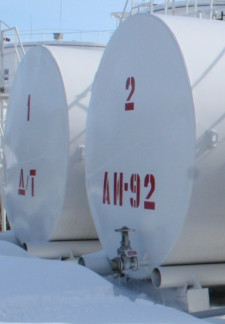

Общий вид резервуаров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на резервуары не предусмотрено. Пломбирование мест настройки (регулировки) резервуаров не предусмотрено.
Место нанесения заводского номера
I
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид резервуаров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный объем, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхдлина), мм, не более: - зав. № 1 | 2755x4243 |
| - зав. № 2 | 2764x4239 |
| - зав. № 3 | 2760x4248 |
| Тип рабочей среды | светлые нефтепродукты |
| Температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта типографским способом и на корпус резервуара любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-25 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
