| Номер в госреестре | 86662-22 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | OmniScan MX ECA |
| Изготовитель | Компания "Olympus NDT Canada Incorporated", Канада |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые OmniScan MX ECA (далее по тексту - дефектоскопы) предназначены для обнаружения и измерения глубины поверхностных дефектов в деталях и заготовках из металлов и токопроводящих материалов.
Принцип действия дефектоскопов основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (далее по тексту - ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу (ЭДС) в ВТП. При наведении ВТП с бездефектного на дефектный участок объекта контроля линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Конструктивно дефектоскопы выполнены в виде электронного блока и подключаемых к нему ВТП. На передней панели дефектоскопа находятся все основные элементы управления (ручка прокрутки, функциональные клавиши), световые индикаторы и экран. Имеются разъем для подключения однокатушечного ВТП, разъем для подключения ВТП с четырьмя и менее единичными катушками, разъем для подключения ВТП с вихретоковой матрицей.
Дефектоскопы используются совместно с ВТП производства компании Olympus NDT Canada Incorporated.
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (буквенно-числовой).

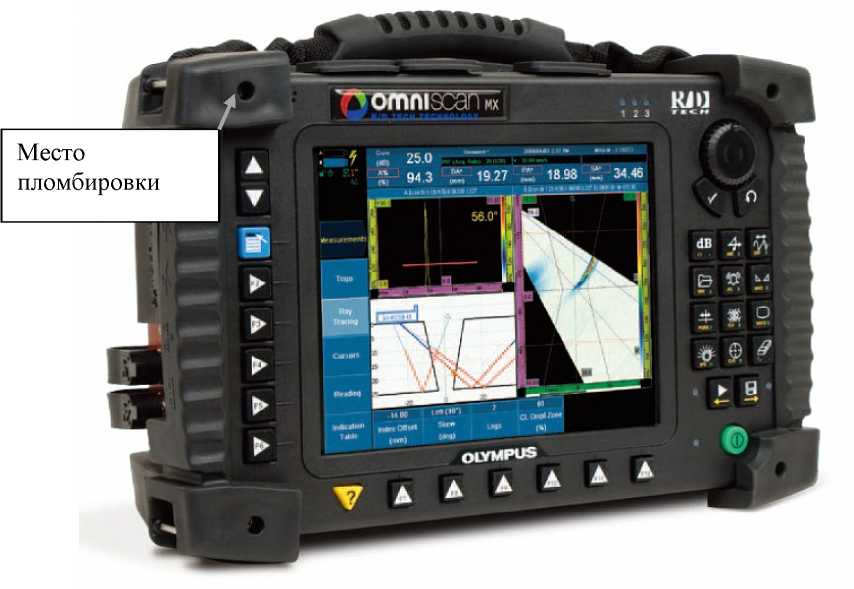

Фотография общего вида, схема пломбировки от несанкционированного доступа и место нанесения заводского номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы не предусмотрено.
а) Внешний вид дефектоскопа спереди
Метрологически значимое программное обеспечение (далее по тексту - ПО) «MXE» выполняет функции сбора данных вихретокового контроля, сохранения и обработки результатов контроля, управление настройками дефектоскопа.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MXE |
| Номер версии (идентификационный номер) ПО | не ниже 3.0R2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины поверхностных дефектов, мм | от 0,1 до 2,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины поверхностных дефектов, мм: - в диапазоне от 0,1 до 1,5 включ. мм - в диапазоне свыше 1,5 до 2,0 мм | ±(0,1 + 0,2-H)* ±(0,1 + 0,4-H)* |
| * где H - измеренное значение глубины поверхностных дефектов, мм. | |
Таблица 3 - Основные технические характеристики
| Наименования характеристик | Значения |
| Диапазон рабочих частот, кГ ц | от 0,1 до 6000 |
| Питание от аккумулятора c напряжением, В | от 15 до 18 |
| Питание от сети переменного тока с: - напряжением, В | от 90 до 264 |
| - частотой, Г ц | от 50 до 60 |
| Масса дефектоскопа, кг, не более | 5 |
| Габаритные размеры, мм, не более: - длина | 321 |
| - ширина | 209 |
| - высота | 125 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 0 до +40 |
| - относительная влажность окружающего воздуха (без конденсации), не более, % | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность дефектоскопа
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый | OmniScan MX EC A | 1 шт. |
| Вихретоковый модуль | OMNI-M-ECA4-32 | 1 шт. |
| ВТП | - | от 1 шт.* |
| Блок питания сетевой | - | 1 шт. |
| Носитель с ПО | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя на ПО | 1 экз. | |
| Паспорт | - | 1 экз. |
| * Количество и тип преобразователей в соответствии с заказом. | ||
приведены в документе «Дефектоскопы вихретоковые OmniScan MX ECA. Руководство пользователя», раздел 3 «Основные операции и настройки контроля».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Дефектоскопы вихретоковые OmniScan MX ЕСА. Стандарт предприятия.
