| Номер в госреестре | 86639-22 |
| Наименование СИ | Хроматографы ионные |
| Обозначение типа СИ | EWAI IC-2800 |
| Изготовитель | Компания EAST & WEST ANALYTICAL INSTRUMENTS, INC. (EWAI), КНР |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы ионные EWAI IC-2800 (далее - хроматографы) предназначены для качественного и количественного анализа неорганических и органических анионов и катионов в питьевых, поверхностных, сточных, минеральных, технологических и других видах жидкостей, включая воду высокой чистоты, а также для осуществления контроля безопасности и качества продукции и сырья.
Принцип действия хроматографов основан на разделении соединений, присутствующих в анализируемой пробе в виде ионов, на хроматографической колонке и последующем их детектировании.
Конструктивно хроматографы представляют собой модульную конструкцию и являются интегрированной ионохроматографической системой, в которую входят основные блоки: насос и кондуктометрический детектор.
В блоке кондуктометрического детектора находится кран для ввода пробы; кондуктометрическая ячейка, помещенная внутрь детектора с температурным стабилизатором, который изолирует ячейку от флуктуаций комнатной температуры.
Основные блоки, входящие в состав хроматографа оснащены панелью состояния системы, состоящей из ЖК-монитора и клавиатуры прямого управления.
В состав хроматографа в зависимости от типа проводимых анализов могут входить вспомогательные блоки: дегазатор; автосамплер, генератор элюента, термостат колонок, электролитический подавитель фоновой электропроводности.
Хроматографы предназначены для работы в изократическом и/или градиентном режиме. Градиентные режимы разделения могут быть обеспечены при помощи системы генерации элюента.
Вспомогательный блок генератора элюента служит для производства элюентов (метансульфоновой кислоты, карбонат/бикарбонатной смеси, гидроксида калия) путем электролиза деионизированной воды и специальных картриджей.
Общий вид хроматографов с указанием места нанесения знака утверждения типа представлен на рисунке 1.
Вид блока кондуктометрической детектора представлен на рисунке 2.
Пломбирование и нанесение знака поверки хроматографов не предусмотрено.
E<W
EVWI
Место нанесения знака утверждения типа
ЕИИ1
1 - блок дегазатора; 2 - блок насоса; 3- блок кондуктометрического детектора.
Пломбирование хроматографов не предусмотрено.
Рисунок 1 - Общий вид хроматографа
Рисунок 2 - Вид блока кондуктометрического детектора
Схема маркировки и обозначение места нанесения знака утверждения типа хроматографов представлены на рисунке 3.

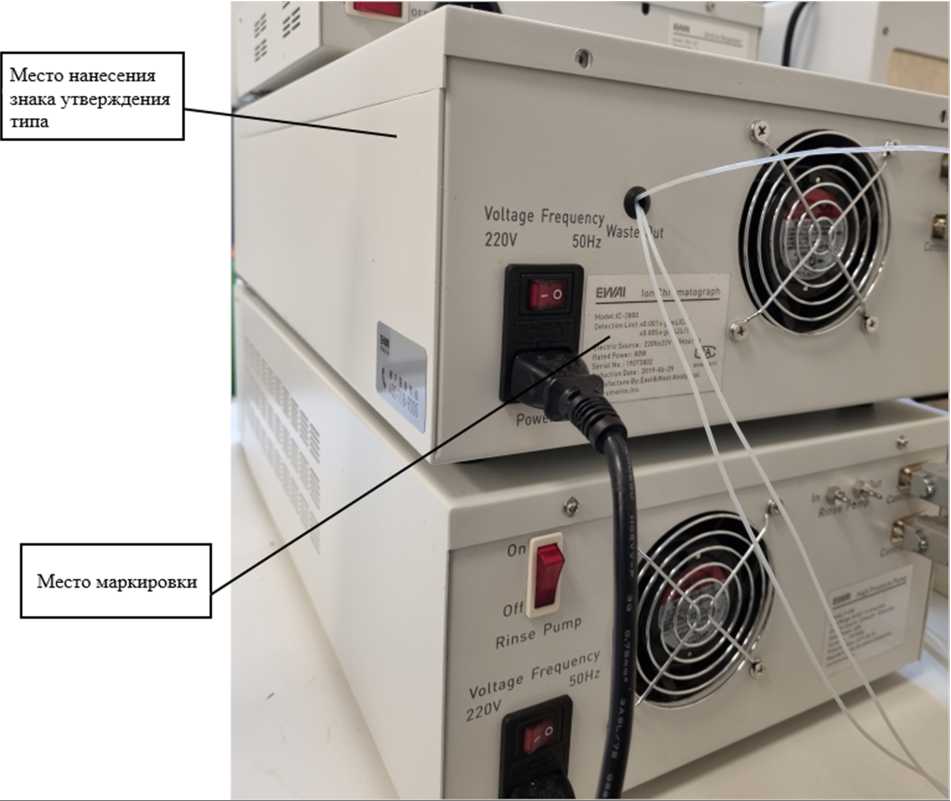

Рисунок 3 - Схема маркировки и обозначение места нанесения знака утверждения типа
Серийный номер наносится способом сублимационной печати на шильдик, расположенный на задней стороне блока насоса и блока кондуктометрического детектора. Формат нанесения серийного номера числовой. Серийный номер наносятся только на блок насоса и блок кондуктометрического детектора. На вспомогательные блоки серийные номера не наносятся. Пример маркировки хроматографов представлен на рисунке 4.
Electric Source: 220V±22V 50Hzt1Hz
Rated Power-. 80W CPAS
Serial No.: 19073802 joisc»»*-»»
Prduction Date: 2019-06-29
Manufacture By:East&West Analytical
Instruments.Inc.
Рисунок 4 - Пример маркировки хроматографов
Программное обеспечение (далее - ПО) хроматографов осуществляется программой Ace Workstation. ПО обеспечивает следующие функции: управление работой хроматографа, сбор и обработку данных (включая количественный расчет и калибровку, статистическую и графическую обработку, построение трендов и диаграмм, выборку и поиск данных, использование и/или построение математических формул и функций, архивирование данных и проч.), другие функции.
Доступны два режима управления: автоматический, при котором создается список команд, которые должны быть выполнены в хронологическом порядке; прямое управление, при котором можно управлять в наборе панелей. Вкладки в наборе панелей предоставляют доступ к состоянию и управлению функциями для каждого компонента системы (насос, детектор, генератор элюента и т.д.). Основная панель включает информацию о подключенном к ПО хроматографе, их состоянии, хроматограмму и панели управления, панель обработки хроматограмм, включающую математическую, статистическую, сравнительную, графическую и иную обработку и работу с результатами.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ace Workstation |
| Номер версии (идентификационный номер) ПО | не ниже 3.2.5 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Уровень флуктуационных шумов нулевого сигнала кондуктометрического детектора, не более в абсолютных величинах, мкВ в относительных величинах, % | 1000 0,5 |
| Пределы дрейфа нулевого сигнала кондуктометрического детектора за 30 мин в абсолютных величинах, мкВ; в относительных величинах, % | ±3000 ±1,5 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала кондуктометрического детектора хроматографа, % по времени удерживания по площади пика | 0,5 3,0 |
| Пределы допускаемого относительного изменения выходного сигнала хроматографа (по площади пика) за 8 часов непрерывной работы, % | ±3,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Гц | от 49 до 51 |
| Габаритные размеры, мм, не более | |
| Насос | |
| длина | 586 |
| ширина | 300 |
| высота | 152 |
| Г енератор элюента | |
| длина | 386 |
| ширина | 300 |
| высота | 185 |
| Дегазатор | |
| длина | 350 |
| ширина | 300 |
| высота | 70 |
| Кондуктометрический детектор | 586 |
| длина | 300 |
| ширина | 150 |
| высота |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Автосамплер длина | 480 |
| ширина | 300 |
| высота | 230 |
| Масса хроматографа, кг, не более | 35,0 |
| Рабочие условия эксплуатации: - относительная влажность окружающего воздуха при температуре 35 °С, %, не более | 80 |
| - температура окружающего воздуха, °С | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель хроматографа в виде наклейки.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф ионный в составе: - Насос; - Кондуктометрический детектор; - Встроенный кран ручного ввода пробы. | EWAI IC-2800 | 1 шт. |
| Дегазатор | DM-101 | по заказу |
| Автосамплер | AS-402 | по заказу |
| Генератор элюента | Eluent Generator | по заказу |
| Термостат колонок | CH-80 | по заказу |
| Электролитический подавитель фоновой электропроводности | Suppressor | по заказу |
| Программное обеспечение (установочный CD- диск) | Ace Workstation | 1 шт. |
| Руководство по эксплуатации | «Хроматограф ионный EWAI IC-2800. Руководство по эксплуатации» | 1 экз. |
| Паспорт | - | 1 экз. |
изложены в документе «Хроматограф ионный EWAI IC-2800. Руководство по эксплуатации».
ГОСТ 8.735.0-2011 «Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения»;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в водных растворах, утвержденная приказом Росстандарта от 1 ноября 2019 г.№ 2605;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г.№ 148;
Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3455;
Государственная поверочная схема для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 27 декабря 2019 г. № 3390;
Техническая документация изготовителя.
