| Номер в госреестре | 86631-22 |
| Наименование СИ | Толщиномеры лабораторные |
| Обозначение типа СИ | 49-56 |
| Изготовитель | "Testing Machines Inc.", США |
| Год регистрации | 2022 |
| Срок свидетельства | 01.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры лабораторные 49-56 (далее - толщиномеры) предназначены для измерения толщины различных листовых материалов (включая бумагу, картон, полимерные пленки, тиссью, текстиль, кожу, нетканые материалы) и других материалов.
Принцип действия толщиномеров основан на преобразовании электронным датчиком величины перемещения штока подвижной измерительной пяты в электрический сигнал для последующей обработки с помощью программного обеспечения и вывода полученных результатов на дисплей толщиномеров.
Толщиномеры состоят из жесткой станины, выполненной единым элементом. Внутри станины расположены двигатель для подачи штока подвижной измерительной пяты, механическая система приложения давления, а также поворотно-откидной дисплей. Отсчет величины перемещения штока подвижной измерительной пяты осуществляется с помощью, установленного в станине, электронного датчика. Передача давления на подвижную измерительную пяту осуществляется с помощью специальных грузов, устанавливаемых над штоком.
В металлическое основание вмонтирована горизонтальная площадка с плоской измерительной поверхностью для размещения измеряемого образца.
Измерения могут выполняться в ручном и автоматическом режимах. В металлическом основании установлен инфракрасный датчик для запуска измерений в автоматическом режиме при размещении измеряемого образца между измерительными поверхностями. Для проведения измерений на длинных образцах толщиномеры по дополнительному заказу могут оснащаться автоподатчиком.
Для печати результатов измерений толщиномеры могут быть подключены к внешнему принтеру или компьютеру через порт RS232.
Толщиномеры выпускаются под торговой маркой «Messmer Buchel» в различных исполнениях, отличающихся количеством и диаметром (и формой: плоская/полусферическая) подвижных измерительных пят, наличием/отсутствием автоподатчика и прикладываемым давлением.
Обозначение исполнений толщиномеров 49-56-XY-ZZZZ, где 0Y - одна пята, 1Y -комбинированная пята, X0 - без автоподатчика, X1 - с автоподатчиком, ZZZZ - шифр, определяющий диаметр подвижной измерительной пяты и прикладываемое давление (цифры от 0001 до 9999).
Заводской номер толщиномеров наносится на фирменную табличку, расположенную с тыльной стороны толщиномеров, способ нанесения - с помощью черного маркера, устойчивого к истиранию; формат - цифровой код, состоящий из арабских цифр.
Общий вид толщиномеров, места пломбирования и нанесения знака утверждения типа представлены на рисунках 1-3.

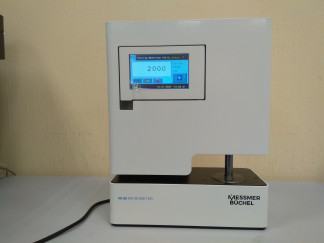

Рисунок 1 - Общий вид толщиномеров.
Места нанесения заводского номера
Место пломбирования
Место нанесения знака утверждения типа

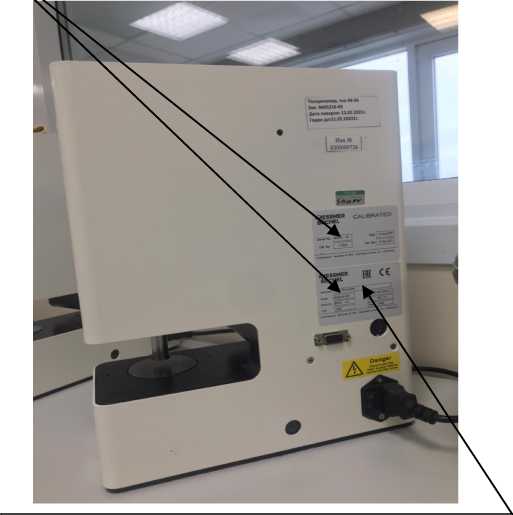

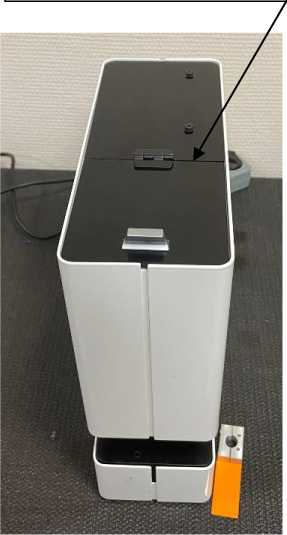

Рисунок 2 - Место пломбирования. Рисунок 3 - Место нанесения знака утверждения типа и заводского номера.
Программное обеспечение (ПО) толщиномеров является встроенным в блок измерительный толщиномеров. Тип ПО - встроенное, немодифицируемое.
ПО является метрологически значимым и загружается в измерительный блок изготовителем при производстве изделия или его официальным представителем под контролем изготовителя.
Визуальный идентификатор ПО, отображаемый при загрузке: «INDUSTRIAL PHYSICS»
Недокументированные возможности программного обеспечения «INDUSTRIAL PHYSICS» отсутствуют.
Конструкция блока измерительного исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Встроенное ПО блока измерительного недоступно пользователю. Недокументированные возможности встроенного ПО отсутствуют.
Таблица 1 - Идентификационные данные (признаки)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «INDUSTRIAL PHYSICS» |
| Номер версии (идентификационный номер) ПО | 1.0.13 и выше |
| Цифровой идентификатор ПО | отсутствует |
Защита программного обеспечения «INDUSTRIAL PHYSICS» соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | От 0 до 10 включ. |
| Дискретность отсчета, мкм | 1 или 0,1 |
| Отклонение от параллельности измерительных поверхностей, мкм, не более | 5 |
| Пределы допускаемой абсолютной погрешности измерений, мм - в диапазоне от 0 до 1 мм включ. - в диапазоне св. 1 до 10 мм включ. | ±0,001 ±0,001 • L, где L - измеряемый размер, мм |
| Повторяемость, мкм, не более | 2,5 |
| Давление, создаваемое подвижной измерительной пятой, кПа | От 0,5 до 500* |
| Допускаемое отклонение давления, создаваемого подвижной измерительной пятой, от номинального значения, % | ±10 |
| *- конкретные номинальные значения устанавливаются в зависимости от измеряемых материалов и указываются в паспортах на толщиномеры. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр плоской подвижной измерительной пяты, мм (возможны исполнения с полусферической пятой) | от 2 до 58* |
| Диаметр плоской неподвижной измерительной пяты, мм | 58 |
| Скорость опускания измерительной пяты, мм/с | от 1,0 до 5,9 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Г ц | от 90 до 260 от 47 до 63 |
| Потребляемая мощность, В^А, не более | 50 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 265 110 335 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 97,3 до 105,3 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| *- конкретные номинальные значения устанавливаются в зависимости от измеряемых материалов и указываются в паспортах на толщиномеры. | |
наносится паспорт толщиномера типографским способом и на фирменную табличку методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Толщиномер лабораторный | 49-56 | 1 шт. |
| Шнур питания | 1 шт. | |
| Упаковка | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | _ |
| Автоподатчик* | _ | 1 шт. |
Продолжение таблицы 4
| 1 | 2 | 3 |
| Программное обеспечение Graphmaster* | _ | 1 шт. |
| Педаль управления* | _ | 1 шт. |
| Опорный столик* | _ | 1 шт. |
| Грузы | _ | 1 шт. или наборные** |
| *- поставляются по требованию заказчика за отдельную плату; **- количество и масса устанавливаются при заказе в зависимости от измеряемых материалов и указываются в паспорте. | ||
приведены в руководстве по эксплуатации «Толщиномер 49-56. Руководство по эксплуатации». Раздел 6 «Измерения».
Техническая документация фирмы «Testing Machines Inc.».
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 26.10.2025 |
