| Номер в госреестре | 86619-22 |
| Наименование СИ | Сигнализаторы метана совмещенные со светильником шахтным головным |
| Обозначение типа СИ | "Исток-1С" |
| Изготовитель | Общество с ограниченной ответственностью "ТРАНСМАШ" (ООО "ТРАНСМАШ"), г. Ленинск-Кузнецкий |
| Год регистрации | 2022 |
| Срок свидетельства | 31.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы метана совмещенные со светильником шахтным головным «Исток-1С» (далее по тексту - сигнализаторы) предназначены для измерения объемной доли метана в атмосфере горных выработок и подачи звуковой и световой сигнализации при повышении заданного порога объемной доли метана.
Сигнализаторы используются для:
- эксплуатации в качестве индивидуального осветительного прибора в выработках угольных шахт и рудников, а также на других промышленных объектах;
- передачи изображения с видеокамеры по беспроводному каналу связи Wi-Fi;
- видео регистрации событий, происходящих в поле зрения встроенной камеры видеонаблюдения;
- записи получаемого изображения на внутренний носитель, с целью дальнейшего использования на поверхности, а также в случаях разбора аварии или несчастного случая.
Общий вид сигнализаторов представлен на рисунке 1.

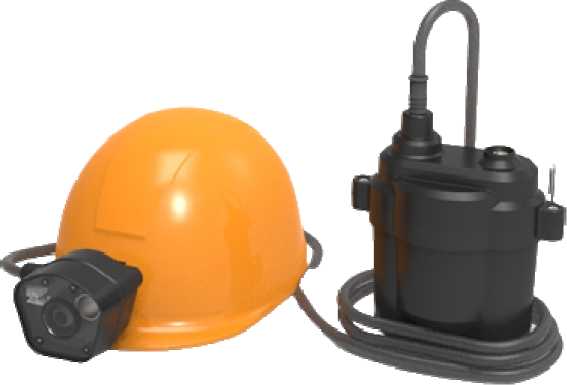

Рисунок 1 - общий вид Сигнализаторов метана совмещенные со светильником шахтным головным «Исток-1С»
Конструктивно сигнализаторы состоят из поясного блока (рисунок 2) и головной фары (рисунок 3), внутри которых находятся аппаратные модули. На рисунках 2 и 3 представлены поясной блок (нижний корпус) и головная фара (верхний корпус).
Рисунок 2 - поясной блок (нижний корпус)
Рисунок 3 - головная фара (верхний корпус)
Поясной блок состоит из поясной крышки и поясного корпуса. На поясной крышке установлена кнопка включения/выключения и смены режимов работы фары, гибкий провод, обеспечивающий электрическую связь поясного блока и фары. Головная фара состоит из крышки налобного и корпуса налобного. В корпусе налобном размещены механизм заряда аккумуляторной батареи, датчик метана и крепеж на каску. В крышке налобной размещены светодиоды ближнего и дальнего света, видеокамера и прозрачная защитная крышка.
Внутри поясного блока расположены: блок аккумуляторной батареи, плата управления фонаря, антенна и радиометка поиска под завалами.
Внутри головной фары расположены: видеокамера, микрофон, светодиоды дальнего и ближнего света, сенсор метана, пьезоизлучатель, вспомогательные платы.
Принцип действия датчика метана - каталитический. При достижении или превышении заданного уровня объемной концентрации газа (порога срабатывания) включается звуковая сигнализация. Сигнализаторы используют интерфейс Wi-Fi IEEE 802.11 ac/a/b/g/n.
Способ отбора пробы - диффузионный.
Сигнализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на корпус в виде цифрового обозначения методом лазерной гравировки. Нанесение знака поверки на сигнализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Корпус оснащен местами для пломбировки, с целью защиты от несанкционированного допуска к внутренним частям устройства (рисунки 4-5).

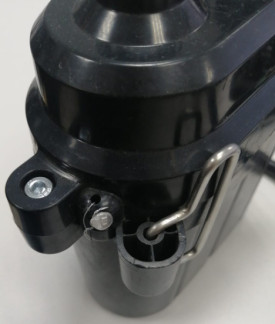

Рисунок 4 - место пломбировки поясного блока
Рисунок 5 - места пломбировок головной фары
Сигнализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в сигнализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации от первичного измерительного преобразователя;
- сравнение измеренных значений содержания определяемого компонента с установленными пороговыми значениями и выдачу сигнализации о достижении этих уровней;
- проведение настройки сигнализатора;
- формирование цифрового выходного сигнала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sigmash |
| Номер версии (идентификационный номер) ПО | не ниже 1.05 |
| Цифровой идентификатор ПО | Исполняемый код недоступен для считывания и модификации |
| Алгоритм расчета цифрового идентификатора ПО | - |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.0772014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмной доли метана, % | от 0,05 до 5 |
| Пределы допускаемой абсолютной погрешности измерений объёмной доли метана, % | ±0,35 |
| Устанавливаемый порог срабатывания сигнализации о превышении концентрации метана, % | от 0,5 до 2,5 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации, % | ± 0,35 |
| Дискретность отчёта измерений концентрации, % | 0,01 |
| Время установления показаний (90% отклика), не более, с | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х длина х высота), мм, не более: | |
| Поясной блок (нижний корпус) | 175х217х94,5 |
| Г оловная фара (верхний корпус) | 98,5x77x87,5 |
| Масса, кг, не более: | 1,8 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -20 до +40 95, без конденсации от 80 до 120 |
| Параметры электрического питания: - напряжение питания постоянного тока (от аккумуляторной батареи), В | 5 |
| Потребляемая мощность(от аккумуляторной батареи), В^А, не более | 8 |
| Время прогрева, не более, с | 60 |
| Маркировка взрывозащиты | РО Ex ia I Ma X |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализаторы метана совмещенные со светильником шахтным головным | «Исток-1С» | 1 шт. |
| Паспорт | РГМШ.002.027.000 ПС | 1 экз. |
| Руководство по эксплуатации | РГМШ.002.027.000 РЭ | 1 шт. |
приведены в Руководстве по эксплуатации п. 5.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 27540-87. Сигнализаторы горючих газов и паров термохимические. Общие технические условия;
Технические условия ТУ 26.51.53.110-005-80290650-2021 «Сигнализаторы метана совмещенные со светильником шахтным головным «Исток-1С».
