| Номер в госреестре | 86572-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | СР 100 |
| Изготовитель | Общество с ограниченной ответственностью "Кингисеппский завод металлоконструкций ПромМонтажСтрой" (ООО "КЗМК ПМС"), Ленинградская обл., м. р-н Кингисеппский, г.п. Ивангородское, г. Ивангород |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические СР 100 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 100 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двухстенный односекционный сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Резервуары СР 100 с заводскими номерами 1148, 1149, 1150, 1151, 1152, 1153, 1154, 1155, 1156, 1157, расположены по адресу: Республика Коми, Усть-Цилемский район, д. Чукчино, ул. Сельхозтехника, д.74 б, АЗС №11323 «Усть-Цильма».
Общий вид резервуаров СР 100 представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 , 11.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

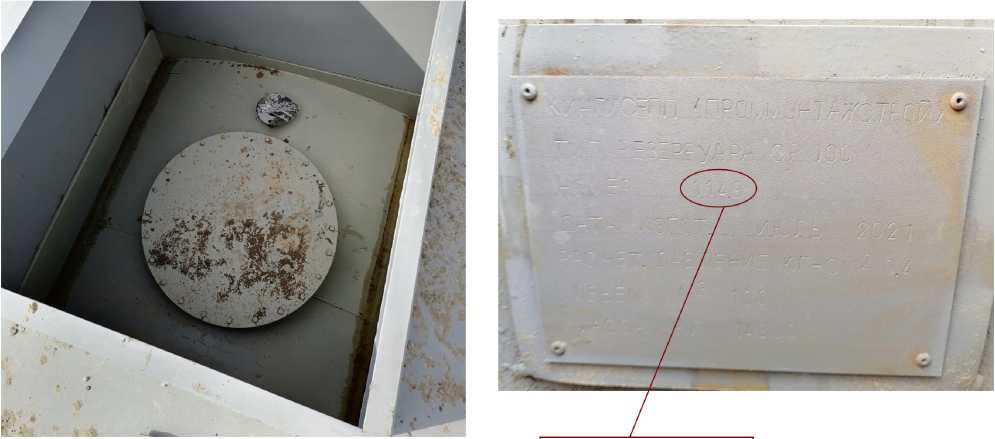

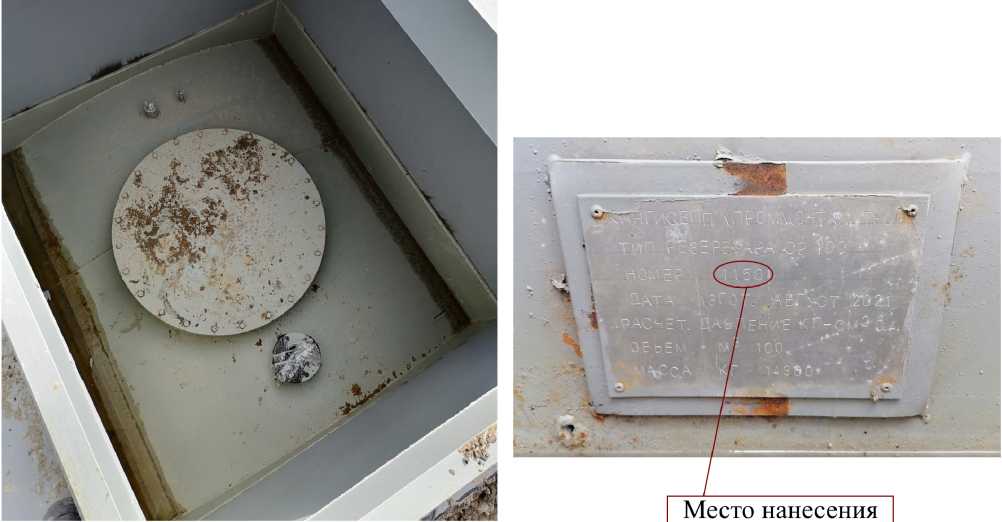

Рисунок 1 - Общий вид резервуара СР 100 №1148 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид резервуара СР 100 №1149 с указанием места нанесения заводского номера
заводского номера
Рисунок 3 - Общий вид резервуара СР 100 №1150 с указанием места нанесения заводского номера
Место нанесения заводского номера

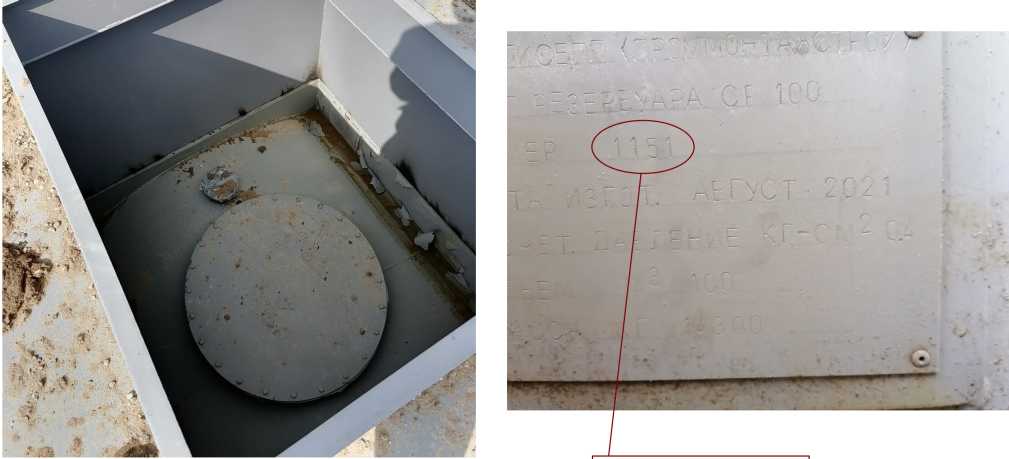

Рисунок 4 - Общий вид резервуара СР 100 №1151 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара СР 100 №1152 с указанием места нанесения заводского номера

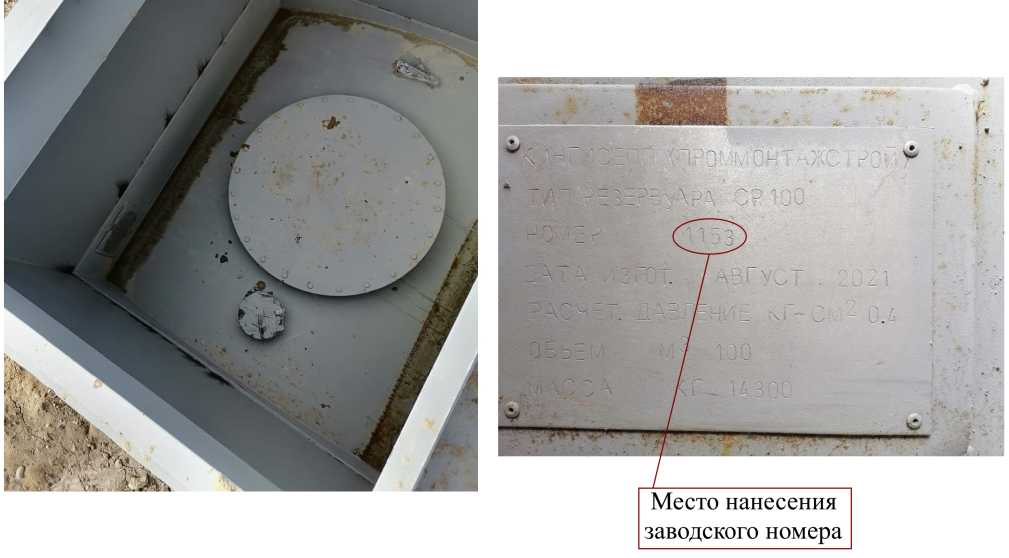

Рисунок 6 - Общий вид резервуара СР 100 №1153 с указанием места нанесения заводского номера
Место нанесения заводского номера

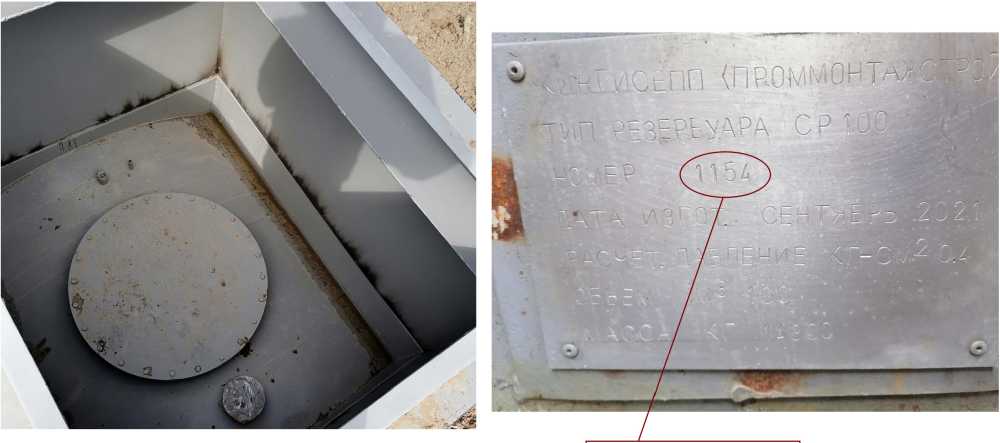

Рисунок 7 - Общий вид резервуара СР 100 №1154 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 8 - Общий вид резервуара СР 100 №1155 с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 9 - Общий вид резервуара СР 100 №1156 с указанием места нанесения заводского номера
Рисунок 10 - Общий вид резервуара СР 100 №1157 с указанием места нанесения заводского номера

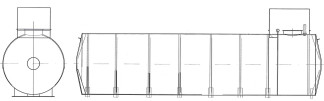

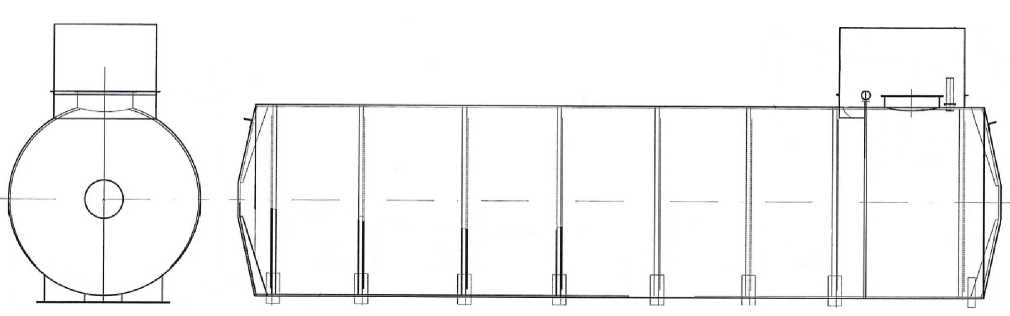

Рисунок 11 - Общий вид резервуаров СР 100 Пломбирование резервуаров СР 100 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Т аблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | СР 100 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
