Резервуары вертикальные стальные цилиндрические РВС-5000, 86570-22

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000 предназначены для измерений объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуары вертикальные стальные цилиндрические РВС-5000 представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Заводской номер нанесен на металлическую табличку на люке резервуара и типографским способом в паспорт резервуара.

Резервуары вертикальные стальные цилиндрические РВС-5000 с заводскими номерами №№0097-20, 0098-20, 0099-20, 0100-20, расположены на территории резервуарного парка Федерального государственного казенного учреждения комбинат «Речной» Росрезерва (ФГКУ комбинат «Речной» Росрезерва).

Общий вид резервуаров, их горловин и заводских номеров приведен на рисунках 1, 2.

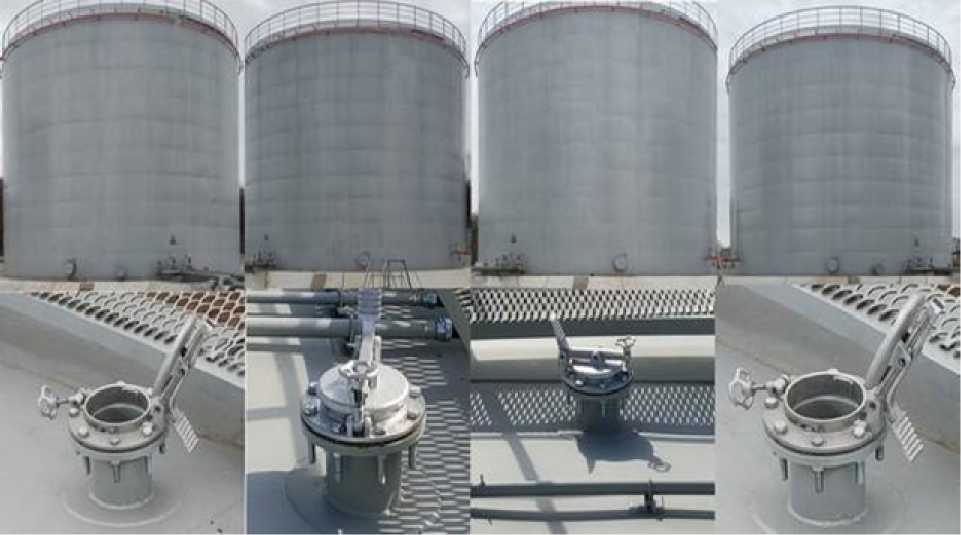

Рисунок 1 - Общий вид резервуаров РВС-5000

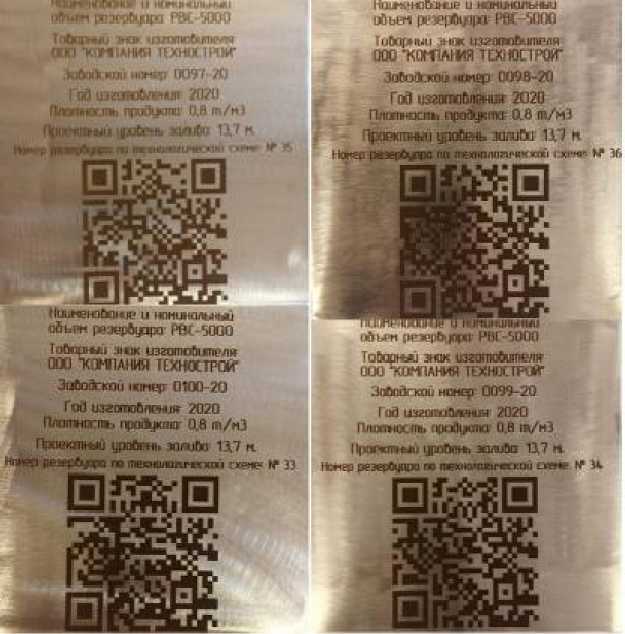

Рисунок 2 - Металлические таблички с заводскими номерами РВС-5000

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1- Метрологические характеристики

Таблица 2- Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати.

Комплектность

Таблица 3- Комплектность резервуара

Сведения о методах измерений

Масса нефтепродуктов в резервуарах. Методика измерений косвенным методом статистических измерений массы нефтепродукта в резервуарах вертикальных стальных цилиндрических (наземных). ФР.1.29.2015.21816.

Нормативные документы

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
