| Номер в госреестре | 86472-22 |
| Наименование СИ | Системы контроля состояния электродвигателей и генераторов |
| Обозначение типа СИ | e-MCM |
| Изготовитель | Компания "Artesis Teknoloji Sistemleri A.Ş.", Турция |
| Год регистрации | 2022 |
| Срок свидетельства | 22.08.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля состояния электродвигателей и генераторов e-MCM (далее по тексту - системы) предназначены для измерений напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателей и генераторов.
Принцип действия систем основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока в трехфазной системе электроснабжения электродвигателей и генераторов с последующей математической и алгоритмической обработкой измеренных величин. Измерения производятся по трем каналам - для каждой фазы напряжения и силы тока.
Системы e-MCM - это системы, выполненные в стационарном варианте, осуществляющие непрерывный онлайн-мониторинг состояния электродвигателей и генераторов. Системы устанавливаются в шкафу (на панели) управления электродвигателем или генератором. Результаты измерений формируются непрерывно в реальном времени.
Основные режимы работы систем: измерения, анализ, контроль.
Системы проводят измерения напряжения и силы переменного тока и сравнивают результаты измерений с номинальными значениями. Проводя анализ результатов измерений, системы выявляют отклонения от нормы, и сигнализируют оператору о возникновении тех или иных неисправностей контролируемых электродвигателей и генераторов или о необходимости технического обслуживания.
Полученные результаты измерений отображаются на дисплее систем, сохраняются в памяти или передаются через коммуникационные интерфейсы (Ethernet, RS-485) в информационные системы и системы управления более высокого уровня или компьютеры.
Системы относятся к классу микропроцессорных программируемых измерительновычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Измерение напряжения переменного тока может осуществляться как непосредственным подключением систем к электрической цепи, так и через внешние трансформаторы напряжения, не входящие в состав систем, с номинальными напряжениями вторичной обмотки 100, 110, 120 В. Измерение силы переменного тока осуществляется с помощью разъемных трансформаторов тока, входящих в состав систем. Трансформаторы могут подключаться как непосредственно к электрической цепи, так и к вторичным обмоткам внешних трансформаторов тока с номинальными вторичными токами 1 или 5 А.
Для привязки результатов измерений ко времени их выполнения системы оснащены часами и календарем.
Системы выпускаются в ряде модификаций, отличающихся функциональностью, перечень которых представлен в таблице 1.
Перечень физических величин, измеряемых и вычисляемых системами на основе математических алгоритмов, представлен в таблице 2.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, системы имеют защиту в виде пользовательского пароля.
Основные узлы систем: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, микропроцессор, устройство управления, схема интерфейсов, блок питания, жидкокристаллический дисплей, трансформаторы тока (таблица 5).
Конструктивно системы состоят из дисплея, модуля измерений и трансформаторов тока.
Общий вид систем представлен на рисунках 1 - 2.
Пломбирование систем контроля состояния электродвигателей и генераторов e-MCM не предусмотрено. Нанесение знака поверки на системы не предусмотрено.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса модуля измерений; способ нанесения - типографская печать на бумажной наклейке; формат -буквенно-цифровой код, состоящий из букв латинского алфавита (могут отсутствовать) и арабских цифр. Нанесение заводских (серийных номеров) на трансформаторы тока не предусмотрено.
Таблица 1 - Перечень модификаций и их функциональные характеристики
| Модификация | Функциональные характеристики |
| e-MCM LV-XA-E | Система для измерений напряжения переменного тока менее 690 В и силы переменного тока в диапазоне от 1 до 2000 А (разъемные трансформаторы тока минимум - 3 шт., дополнительное количество - по заказу). Диагностическое ПО с неограниченной лицензией |
| e-MCM MV-XA-E | Система для измерений напряжения переменного тока более 690 В (с внешними трансформаторами напряжения) и силы переменного тока в диапазоне от 1 до 2000 А (разъемные трансформаторы тока минимум - 3 шт., дополнительное количество - по заказу). Возможность работы с внешними трансформаторами тока с вторичным током 5 А. Диагностическое ПО с неограниченной лицензией |
| e-MCM MV-1A-E | Система для измерений напряжения переменного тока более 690 В (с внешними трансформаторами напряжения) и силы переменного тока в диапазоне от 1 до 2000 А (разъемные трансформаторы тока минимум - 3 шт., дополнительное количество - по заказу). Возможность работы с внешними трансформаторами тока с вторичным током 1 А. Диагностическое ПО с неограниченной лицензией |
Таблица 2 - Перечень физических величин, измеряемых и вычисляемых системами
| Физическая величина | Значение |
| Напряжение переменного тока | Да |
| Сила переменного тока | Да |
| Активная мощность | Да |
| Реактивная мощность | Да |
| Активная энергия | Да |
| Реактивная энергия | Да |
| Коэффициент мощности | Да |
| Коэффициент искажения синусоидальности кривой тока | Да |
| Небаланс напряжений | Да |
| Небаланс токов | Да |

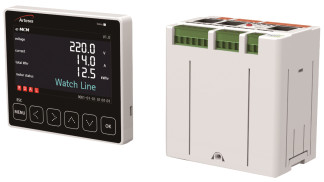

Рисунок 1 - Общий вид систем e-MCM
Рисунок 2 - Общий вид трансформаторов тока систем
Встроенное ПО систем (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство систем предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
| Цифровой идентификатор ПО | _ |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока (фазное/линейное), В | от 50 до 400 / от 87 до 690 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, % | ±0,5 |
| Диапазон измерений силы переменного тока, А | от 1 до 2000 1) |
| Пределы допускаемой основной относительной погрешности измерений силы переменного тока, % | ±1 |
| Частота переменного тока, Г ц | 50 |
| Примечание - 1) - конкретное значение определяется модификацией трансформаторов тока | |
Таблица 5 - Модификации трансформаторов тока
| Модификация | Номинальный ток, 1ном, А 1) | Габаритные размеры (длинахширинахвысота), мм, не более | Масса, кг, не более |
| AcuCT-H040-5:100 mA | 5 | 29,4x26,4x41,7 | 0,21 |
| AcuCT-H040-10:100 mA | 10 | ||
| AcuCT-H040-20:100 mA | 20 | ||
| AcuCT-H040-30:100 mA | 30 | ||
| AcuCT-H040-40:100 mA | 40 | ||
| AcuCT-H040-60:100 mA | 60 | ||
| AcuCT-H100-10:100 mA | 10 | 50,8x38,6x70,1 | 0,21 |
| AcuCT-H100-20:100 mA | 20 | ||
| AcuCT-H100-30:100 mA | 30 | ||
| AcuCT-H100-40:100 mA | 40 | ||
| AcuCT-H100-60:100 mA | 60 | ||
| AcuCT-H100-100:100 mA | 100 | ||
| AcuCT-H100-200:100 mA | 200 | ||
| AcuCT-H100-250:100 mA | 250 | ||
| AcuCT-H138-300:100 mA | 300 | 64x40x83 | 0,38 |
| AcuCT-H138-400:100 mA | 400 | 0,50 | |
| AcuCT-H138-600:100 mA | 600 | ||
| AcuCT-200R-400:100 mA | 400 | 111x111x32 | 0,73 |
| AcuCT-200R-600:100 mA | 600 | ||
| AcuCT-200R-800:100 mA | 800 | ||
| AcuCT-3135R-1000:100 mA | 1000 | 144x154x32 | 1,06 |
| AcuCT-3135R-1500:100 mA | 1500 | ||
| AcuCT-4161R-1200:100 mA | 1200 | 185x235x45 | 1,53 |
| AcuCT-4161R-2000:100 mA | 2000 | ||
| Примечание - 1) - диапазон измерений силы переменного тока от 0,1-!ном до 1,0-1ном, А | |||
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха в рабочих условиях измерений не более половины предела допускаемой основной погрешности измерений.
Таблица 6 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 50 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - дисплей - модуль измерений | 120x105x52 96x64x110 |
| Масса, кг, не более: - дисплей - модуль измерений | 0,24 0,33 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 до 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система контроля состояния электродвигателей и генераторов e-MCM (модификация по заказу) | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в Руководстве по эксплуатации в разделе 10. «Функция диагностики».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Стандарт предприятия.
