| Номер в госреестре | 86458-22 |
| Наименование СИ | Датчики давления керамические |
| Обозначение типа СИ | UC2 |
| Изготовитель | Fike Europe bvba, Бельгия |
| Год регистрации | 2022 |
| Срок свидетельства | 19.08.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления керамические UC2 (далее - датчики) предназначены для измерений и непрерывного преобразования избыточного давления и давления-разряжения газообразной среды в нормированный аналоговый выходной сигнал постоянного тока.
Принцип действия датчиков основан на зависимости между измеряемым давлением и изменением электрической емкости, вызванной упругой деформацией чувствительного элемента.
Конструктивно датчик состоит из цилиндрического корпуса, передней и задней резьбовых крышек и кабеля. Внутри корпуса располагаются печатные платы, залитые компаундом, внутри передней крышки смонтирован светопропускающий элемент и первичный преобразователь, кабель смонтирован в задней крышке.
Датчики выпускаются в 2 модификациях: 2994502201-C-S, 2994502301-C-S. Модификации отличаются внешним видом (цветом кабеля) и условиями эксплуатации: характер окружающей атмосферы при эксплуатации 2994502201-C-S - газовая среда, горючая пыль, волокна или взвеси, цвет кабеля - синий; при эксплуатации 2994502301-C-S - только газовая среда, цвет кабеля - черный.
Датчики выпускаются во взрывозащищенном исполнении и могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты.
Пломбирование датчиков не предусмотрено. Нанесение знака поверки на датчик не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус датчика способом гравировки.

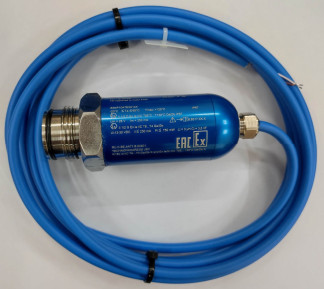

Общий вид датчиков представлен на рисунке 1. Место нанесения на датчик знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения заводского номера
<3>
k.
Место
нанесения
знака
утверждения
типа
For Hazardous Locations and Explosion sys, per control drawing E06-061
Рисунок 2 - Место нанесения на датчик UC2 заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа (мбар) | от -30 до 30 (от -300 до 300) |
| Пределы допускаемой приведенной погрешности измерений избыточного давления, % от диапазона измерений | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 2994502201-C-S | 2994502301-C-S | |
| Выходной сигнал постоянного тока, мА | от 4 до 20 | |
| Предельное допускаемое давление (давление перегрузки), кПа (мбар) | 40(400) | |
| Параметры электрического питания: - напряжение постоянного тока, В | 21±9 | |
| Потребляемая мощность, ВА, не более | 3,0 | |
| Г абаритные размеры, мм, не более (длина; диаметр) | 124; 45,2 | |
| Масса, кг, не более | 1 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -20 до +65 75 от 86 до 106 | |
| Маркировка взрывозащиты | 0/1Ex ia IIC T6...T4 Ga/Gb X and Ex ta/tb IIIC T85...130°C Da/Db X | Ex ta/tb IIIC T85...135°C Da/Db X |
| Средняя наработка до отказа, ч | 90000 | |
| Средний срок службы, лет | 10 | |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом и на корпус датчика способом гравировки или иным способом.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Датчики давления керамические UC2. Руководство по эксплуатации» разделы 2, 3.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 29 июня 2018 г. № 1339.
Стандарт предприятия. Датчики давления керамические UC2.
Правообладатель
Fike Europe bvba, Бельгия
Адрес: Toekomstlaan 52, BE-2200 Herentals, Kingdom of Belgium Телефон: +32 14-21-00-31 Web-сайт: www.fike.com
