| Номер в госреестре | 86424-22 |
| Наименование СИ | Измерители мгновенных значений напряжения |
| Обозначение типа СИ | МН8И |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 16.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений напряжения МН8И (далее - измерители) предназначены для измерений мгновенных значений напряжения постоянного тока.
Принцип действия измерителей мгновенных значений напряжения МН8И заключается в следующем: измеряемое напряжение постоянного тока поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.
Измерители выполнены в виде мезонинного модуля и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители устанавливаются на носитель мезонинных модулей и через интерфейсы стандартов VXI, LXI соединяется информационно с управляющей персональной электронно-вычислительной машины (ПЭВМ).
В качестве носителей мезонинов используются: носители мезонинов НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, НМ AXIe-0 ФТКС.468269.014 (далее - НМ-С, НМ-М, НМ); устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичные носители мезонинов в составе информационных измерительных систем на основе магистрали VXIbus или интерфейса LXI.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
- до четырех, если в качестве носителей мезонинных модулей используются НМ-С, НМ-М, НМ (или аналогичные носители мезонинных модулей);
- до двух, если в качестве носителя мезонинного модуля используются устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.
Измерители выпускаются в трех исполнениях: МН8И-50В, МН8И-10В, МН8И-0,1В, которые отличаются метрологическими характеристиками.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

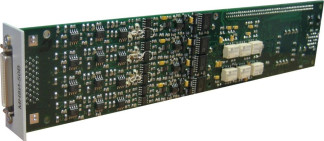

Общий вид измерителей мгновенных значений напряжения МН8И исполнений МН8И-50В, МН8И-10В, МН8И-0,1В с указанием места нанесения заводского номера приведен на рисунках 1, 2, 3.
Измерители работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmn8i_math.dll (Windows) и libunmn8i_math.so (ОС Linux).
Метрологические характеристики измерителей нормированы с учетом влияния
ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | unmn8i math.dll | libunmn8i math.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 | |
| Цифровой идентификатор ПО | f1697ee3 | b6c00ce2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений мгновенных значений напряжения постоянного тока, В: - для исполнения МНВИ-50В - для исполнения МН8И-10В - для исполнения МН8И-0,1В | от -50 до +50 от -1 0 до +10 от -0,1 до +0,1 |
| Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, % | ±[0,025+0,025•(|Uм/Ux|-1)] |
| Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % | ±0,002 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 до 80 от 84,0 до 106,7 |
| Примечания: 1) U - верхняя граница диапазона измерений мгновенных значений напряжения, В; 2) Ux - измеренное мгновенное значение напряжения, В; 3) При измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: | ,[-+0,250.1.. 9+0,60 + 5-0,125; ±iZ-0,36 |
| Сила тока потребления по цепи «5 В», А, не более: - динамическое значение | 0,3 |
| - пиковое значение | 0,4 |
| Сила тока потребления по цепи «12 В», А, не более: - динамическое значение | 0,63 |
| - пиковое значение | 0,67 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Максимальная потребляемая мощность, Вт, не более | 11,8 |
| Количество измерительных каналов | 8 |
| Габаритные размеры, мм, не более: - длина | 266,0 |
| - ширина | 50,8 |
| - высота | 22,0 |
| Масса, кг, не более | 0,15 |
| Рабочие условия измерений: - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность при температуре +25 °С, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель мгновенных значений напряжения МН8И | ФТКС.468266.023 | 1 шт. |
| Измерители мгновенных значений напряжения МН8И. Руководство по эксплуатации | ФТКС.468266.023 РЭ | 1 шт. |
| Измеритель мгновенных значений напряжения МН8И. Паспорт | ФТКС.468266.023 ПС | 1 шт. |
| МН8И. Руководство системного программиста | ФТКС.75023-01 32 01 | 1 шт. |
| Управляющая панель инструмента МН8И. Руководство оператора | ФТКС.65023-01 34 01 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 шт. * |
| Устройство ИОН | ФТКС.687420.028 | 1 шт.* |
| Соединитель контрольный Т-МН8И | ФТКС.685621.061 | 1 шт.* |
| Кабель ТТТТТТВ | ФТКС.685621.038 | 1 шт.* |
| Кабель НШ | ФТКС.685613.022 | 1 шт.* |
| Кабель ТТТТТТ | ФТКС.685621.536 | 1 шт.* |
| * - В соответствии с заказом | ||
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ФТКС.468266.023 РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ФТКС.468266.023ТУ «Измерители мгновенных значений напряжения МН8И. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1 ИНН 7735126740
