| Номер в госреестре | 86406-22 |
| Наименование СИ | Трансформатор тока |
| Обозначение типа СИ | ТРО 75.11 |
| Изготовитель | ABB s.r.o., Чешская Республика |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор тока ТРО 75.11 (далее - трансформатор) предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформатор однофазный опорного типа с литой изоляцией, выполненной из эпоксидного компаунда.
Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Первичная обмотка одновитковая. Выводы первичной обмотки расположены в верхней части трансформатора, подключение осуществляется с помощью болтов М12. Трансформатор имеет три вторичных обмоток. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора. Контактная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой.
Трансформатор может устанавливаться в вертикальном и горизонтальном положениях. Принцип действия трансформатора заключается в преобразовании переменного тока промышленной частоты в переменной ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Общий вид трансформатора и место пломбирования представлены на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора нанесен на самоклеящуюся информационную табличку (шильд) на корпусе.

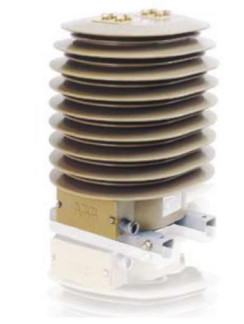

Рисунок 1 - Трансформатор тока ТРО 75.11 и обозначение места пломбировки от
несанкционированного доступа
Таблица 1 - Метрологические характеристики трансформатора тока
| Наименование параметра | Значение |
| Заводской номер | 1VLT5121086217 |
| Год выпуска | 2021 |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 2000 |
| Номинальный вторичный ток, А: 1И1-1И2 | 5 |
| 2И1-2И2 | 5 |
| 3И1-3И2 | 5 |
| Номинальная вторичная нагрузка при cos ф=0,8, ВА: 1И1-1И2 | 30 |
| 2И1-2И2 | 50 |
| 3И1-3И2 | 50 |
| Класс точности по ГОСТ 7746-2015: 1И1-1И2 | 0,2 |
| 2И1-2И2 | 5Р |
| 3И1-3И2 | 5Р |
Таблица 2 - Основные технические характеристики трансформатора тока
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТРО 75.11 | 1 шт. |
| Паспорт | - | 1 шт. |
| Техническое описание и руководство по эксплуатации | - | 1 шт. |
приведены в разделе 9 «Порядок установки, подготовка к работе и порядок работы» в техническом описании и руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Правообладатель
Фирма ABB s.r.o., Чешская Республика
Юридический адрес: Vyskocilova 1561/4a, Michle, 14000, Praha 4, Чешская Республика Адрес: Videnska 117, 619 00 Brno, Чешская Республика
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
