| Номер в госреестре | 86362-22 |
| Наименование СИ | Комплексы измерительные геодезического мониторинга |
| Обозначение типа СИ | КИГМ |
| Изготовитель | Акционерное общество "Научно производственная корпорация "Системы прецизионного приборостроения" (АО "НПК "СПП"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные геодезического мониторинга КИГМ (далее по тексту — изделия) предназначены для измерений текущих навигационных параметров по радиосигналам глобальных навигационных спутниковых систем при решении задач геодезического мониторинга в составе сети комплексов геодезического мониторинга на территории Российской Федерации ИБПА.468214.005.
Принцип действия изделия основан на непрерывном слежении за сигналами навигационных космических аппаратов и измерении беззапросным методом текущих навигационных параметров их движения по сигналам глобальных навигационных спутниковых систем ГЛОНАСС, GPS, Galileo, BeiDou. Работа изделия осуществляется в автоматическом режиме.
Изделие конструктивно состоит из приемно-измерительной навигационной аппаратуры, стандарта частоты и времени, средств защиты информации и вспомогательных средств информационного обмена и отображения информации, размещённых в коммутационных шкафах.
К комплексам измерительным геодезического мониторинга КИГМ относятся КИГМ единственной модификации с зав. №№ 08245454, 08245455.
Состав изделия состоит из следующих метрологически значимых компонентов и средств:
- блок приема навигационных сигналов ТДЦК.464346.017;
- двухчастотный прецизионный навигационный приемник ДПНП-01МГ;
- стандарт частоты и времени водородный Ч1-1006 ЯКУР.411141.011;
- программное обеспечение ИБПА. 01439-02.
Общий вид изделия с указанием места нанесения знака утверждения типа представлен на рисунке 1. Пломбирование крепёжных винтов составных частей изделия не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Нанесение знака поверки на изделие не предусмотрено. Заводской номер представляет собой цифровое обозначение на металлизированной табличке и расположен в месте, указанном на рисунке 1.

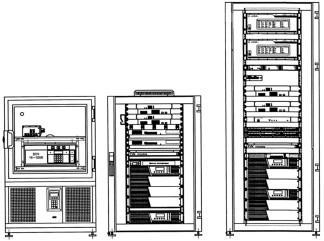

Рисунок 1 — Общий вид изделия
Конструкция изделия исключает возможность несанкционированного влияния на программное обеспечение (ПО) и измерительную информацию.
ИБПА.01439-02 передает данные и управление изделием.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | ИБПА.01439-02 |
| Наименование программы и исполняемого файла | Комплекс программ передачи данных и управления |
| Номер версии (идентификационный номер), не ниже | 1.0 |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений псевдодальности 1), м - по фазе дальномерного кода - по фазе несущей частоты | 0,3 0,001 |
| Наименование характеристики | Значение |
| Пределы допускаемого изменения систематической составляющей инструментальной погрешности измерений псевдодальности по фазе дальномерного кода до навигационного космического аппарата системы ГЛОНАСС на интервале времени наблюдения 1) 8 сут, м | ±0,2 |
| Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц на интервале 1 год | ±5 10“13 |
| Предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала 10 МГц на интервале времени измерений 1 сут | 71015 |
| Примечание: 1) При условии отсутствия затеняющих и переотражающих объектов в зоне видимости и отношении сигнал/шум не менее 45 дБГц | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: а) аппаратура, размещаемая в помещении: | от +5 до +40 |
| - температура окружающего воздуха, °С | |
| - повышенная относительная влажность воздуха при температуре +20°C, % | 80 |
| б) аппаратура, размещаемая на открытом воздухе: | |
| - температура окружающего воздуха, °С | от -40 до +40 |
| - повышенная относительная влажность воздуха при температуре +25°C, % | 98 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В А, не более | 5400 |
| Габаритные размеры, мм, не более а) термошкаф | |
| - глубина | 1000 |
| - ширина | 800 |
| - высота | 1200 |
| б) шкаф коммутационный 24U | |
| - глубина | 1000 |
| - ширина | 800 |
| - высота | 1215 |
| в) шкаф коммутационный 42U | |
| - глубина | 1000 |
| - ширина | 800 |
| - высота | 2000 |
| Масса, кг, не более | |
| - блок приема навигационных сигналов | 25 |
| - двухчастотный прецизионный навигационный приемник Д11Ш1-01 МГ | 5 |
Наносится на титульный лист руководства по эксплуатации типографским способом и корпуса коммутационных шкафов из состава изделия любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы средства измерений.
Таблица 4 — Комплектность комплекса измерительного геодезического мониторинга КИГМ
| Наименование | Обозначение | Количество, шт./экз. |
| КИГМ | ИБПА.466535.039 | 1 |
| ПТК АКУ-М | ИБПА.466535.169-01 | 1 |
| Средства защиты информации КИГМ | ИБПА.468266.022 | 1 |
| Блок приема навигационных сигналов | ТДЦК.464346.017 | |
| Радиометр водяного пара | ИЕЛГ.416100.001-01 | 1 |
| Комплект ЗИП | ИБПА.466953.006 | 1 |
| Комплект монтажных частей | ИБПА.466941.002 | 1 |
| Комплект упаковки | ИБПА.466956.003-03 | 1 |
| Специальное программное обеспечение | ИБПА.01439-02 | 1 |
| Комплект эксплуатационной документации согласно ведомости ИБПА.466535.165 ВЭ | — | 1 |
| Методика поверки | 651-20-063 МП | 1 |
| Примечание: Специальное программное обеспечение ИБПА.01439-02 поставляется на CD-диске | ||
Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации «Комплексы измерительные геодезического мониторинга КИГМ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измерения
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений».
Правообладатель
Акционерное общество «Научно-производственная корпорация «Системы прецизионного приборостроения» (АО «НПК «СПП»)
ИНН 7722698108
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 53 Телефон: +7 (495) 234-98-47 Факс: +7 (495) 234-98-59 Web-сайт: http://www.npk-spp.ru E-mail: spp@npk-spp.ru
