| Номер в госреестре | 86348-22 |
| Наименование СИ | Измерители сопротивления постоянному току |
| Обозначение типа СИ | МС8-2Л |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 05.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления постоянному току МС8-2Л (далее - измерители) предназначены для измерений электрического сопротивления постоянному току по восьми изолированным двухпроводным каналам.
Принцип действия измерителей заключается в пропускании через измеряемое электрическое сопротивление тока опроса, формируемого измерителем. Значение силы постоянного тока калибровано и хранится в памяти измерителя. В результате на измеряемом электрическом сопротивлении создается падение напряжения, пропорциональное значению сопротивления. Полученное напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей. По измеренному значению напряжения и известному значению тока опроса вычисляется значение измеряемого электрического сопротивления постоянному току.
Измерители выполнены в виде мезонинного модуля и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители устанавливаются на носитель мезонинных модулей и через интерфейсы стандартов VXI или LXI соединяются информационно с управляющей персональной электронно-вычислительной машины (ПЭВМ).
В качестве носителей мезонинов используются: носители мезонинов НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, НМ АXIe-0 ФТКС.468269.014, НМУ АXIe-0 ФТКС.468269.015, НМНС АXIe-0 ФТКС.468269.016; устройства MezaBox ФТКС.469133.006, MezaBox\Battery 133W-hrs ФТКС.469133.006-01, MezaBox-4М LXI ФТКС.469133.013 или аналогичные носители мезонинов в составе информационных измерительных систем на основе магистрали VXIbus или интерфейса LXI.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
- до четырех, если в качестве носителей мезонинных модулей используются НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);
- до двух, если в качестве носителя мезонинного модуля используются устройства MezaBox ФТКС.469133.006, MezaBox\Battery 133W-hrs ФТКС.469133.006-01, MezaBox-4М LXI ФТКС.469133.013.
Измерителем поддерживается работа с операционной системой Linux.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

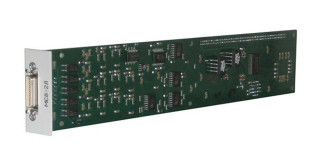

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа,
места нанесения заводского номера
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unms8k2l_math.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Идентификационное наименование ПО | unms8k2l math.dll | libunms8k2l math.so |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 | |
| Цифровой идентификатор ПО | c4645f32 | 19ae5b9b |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| от 0 до 100 | |
| Поддиапазоны измерений электрического сопротивления | от 0 до 1000 |
| постоянному току, Ом | от 0 до 10000 |
| от 0 до 100000 | |
| Пределы допускаемой абсолютной погрешности измерений | |
| электрического сопротивления постоянному току, Ом: | |
| - для поддиапазона от 0 до 100 Ом | ±0,5 |
| - для поддиапазона от 0 до 1000 Ом | ±5,0 |
| - для поддиапазона от 0 до 10000 Ом | ±50,0 |
| - для поддиапазона от 0 до 100000 Ом | ±500,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | ■ г+0,250. . -<»-)+0,60 + 5 — 0,125’ +12-0,36 |
| Сила тока потребления по цепи «5 В», А, не более: - динамическое значение - пиковое значение | 1 0 СЧ I/"-) 0, 0, |
| Сила тока потребления по цепи «12 В», А, не более: - динамическое значение - пиковое значение | 1 0 0, 0, |
| Потребляемая мощность, Вт, не более | 6,1 |
| Количество измерительных каналов | 8 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 266,0x50,8x22,0 |
| Масса, кг, не более | 0,16 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10,5 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на печатную плату любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерители сопротивления постоянному току МС8-2Л | ФТКС.468266.004 | 1 шт. |
| Измерители сопротивления постоянному току МС8-2Л. Руководство по эксплуатации | ФТКС.468266.004РЭ | 1 экз. |
| Измеритель сопротивления постоянному току МС8-2Л. Паспорт | ФТКС.468266.004ПС | 1 экз. |
| Управляющая панель инструмента МС8-2Л. Руководство оператора | ФТКС.65004-01 34 01 | 1 экз. |
| Наименование | Обозначение | Количество |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 экз.1) |
| Драйвер МС8-2Л. Руководство системного программиста | ФТКС.75004-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90 ОП1 | 1 экз. 1) |
| Устройство УКСИ | ФТКС.687420.003 | 1 шт. 1) |
| Кабель К-УКСИ | ФТКС.685621.002 | 1 шт. 1) |
| 1) В соответствии с заказом | ||
Сведения о методах измеренийприведены в разделе 1.4 «Устройство и | работа» руководства | по эксплуатации |
ФТКС.468266.004РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ФТКС.468266.004ТУ «Измерители сопротивления постоянному току МС8-2Л. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV,
ком. 1
