Комплекс измерительно-вычислительный управляющий КУРС-НГ, 86112-22

Назначение

Комплекс измерительно-вычислительный управляющий КУРС-НГ (далее по тексту -комплекс) предназначен для измерения и воспроизведения аналоговых сигналов силы постоянного тока, их обработки, отображения и хранения.

Описание

Принцип действия комплекса состоит в преобразовании входных унифицированных аналоговых сигналов постоянного тока от датчиков в цифровой код, а также формировании по заданному алгоритму цифровых кодов, преобразовании их в сигналы для управления исполнительными механизмами объектов управления.

Конструктивно комплекс представляет собой металлический шкаф с размещенным в нем оборудованием.

В состав комплекса входят: программируемый логический контроллер (ПЛК), пульт автономного управления кранами (ПАУК), клеммные блоки, устройства обеспечения работы комплекса (модули питания, локальный пульт контроля и управления). Датчики (первичные измерительные преобразователи) в комплект поставки комплекса не входят.

В качестве ПЛК применен контроллер программируемый логический REGUL R200 с модулями аналогового ввода AI04011 (Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 63776-16).

Комплекс предназначен для применения в системах телемеханики, системах автоматизированного управления (САУ) на действующих станциях распределения энергоносителей, подлежащих реконструкции и модернизации, а также на вновь проектируемых объектах (станции распределения и учета энергоносителей, например, газа, нефти, пара и т.д.).

Комплекс позволяет производить накопление, обработку, хранение результатов измерения и их отображение на экране локального пульта контроля и управления (ЛПКУ), осуществлять информационный обмен данными по цифровым каналам связи с системами автоматизации технологических процессов.

Комплекс измерительно-вычислительный управляющий КУРС-НГ предназначен для выполнения следующих функций:

-    автоматическое измерение аналоговых сигналов;

-    автоматическая регистрация дискретных сигналов;

-    контроль состояния цепей управления;

-    управление запорной арматурой (краны, задвижки) в ручном и дистанционном режимах;

-    формирование дискретных сигналов управления по команде оператора, а также автоматически по заранее заданным алгоритмам на основании измерения аналоговых и регистрации дискретных сигналов;

-    автоматический обмен данными с внешними устройствами, имеющими стандартные последовательные цифровые интерфейсы;

-    накопление, обработка и хранение полученной информации;

-    отображение собранной и обработанной информации в виде мнемосхем, таблиц, трендов;

-    информационно-управляющий обмен по каналу передачи данных с системой верхнего уровня (прием команд управления и передача по запросу собранной и обработанной информации).

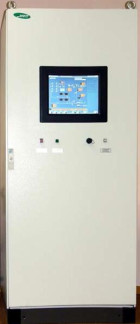

Внешний вид комплекса с указанием устройств защиты от несанкционированного доступа, приведен на рисунке 1, внешний вид таблички с заводским номером приведен на рисунке 2.

Зав. № 2120062

Дата изг. II кв. 2021 г.
