| Номер в госреестре | 86079-22 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | СМУ-3 управление треста Нефтехиммонтаж, г. Самара |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для хранения и измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический.
Принцип действия резервуара стального вертикального цилиндрического РВС-2000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-2000, представляет собой наземный вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуар оборудован замерными люками для выполнения измерений базовой высоты резервуара, определение уровня нефти и отбор проб. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Заводской номер наносят на боковую поверхность резервуара краской, устойчивой к условиям эксплуатации, при помощи трафарета.
Резервуар стальной вертикальный цилиндрический РВС-2000, Зав. №7, распложен: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3.

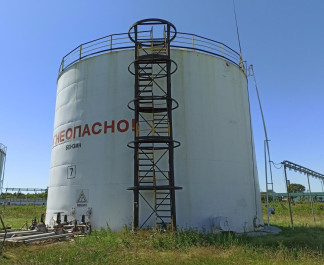

Установка резервуара - наземная. На рисунке 1 приведен общий вид резервуара.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000, Зав. №7
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено. Знак поверки наносится на градуировочную таблицу на месте подписи поверителя.
отсутствует.
Основные метрологические и технические характеристики резервуара приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуара
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ± 0,2 |
Таблица 2 - Основные технические характеристики резервуара
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от - 50 до + 50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 40 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплект поставки резервуара приведен в таблице 3.
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический (заводской номер 7) | РВС-2000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
МИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2019.32714
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-2000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
СМУ-3 управление треста Нефтехиммонтаж (изготовлен в 1955 г.)
Адрес: г. Самара
