| Номер в госреестре | 85922-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Мичуринское районное управление Акционерное общество "Транснефть - Дружба" (МРУ АО "Транснефть - Дружба"), Тамбовская обл., г. Мичуринск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические номинальной вместимостью 5 м3, 40 м3, 50 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС представляет собой горизонтальные стальные сосуды цилиндрической формы подземного исполнения с плоскими днищами, оборудованные люками и приемно-раздаточными патрубками для заполнения и опорожнения резервуаров.
Резервуары стальные горизонтальные цилиндрические РГС имеют несколько модификаций: РГС-5, РГС-40, РГС-50 в зависимости от вместимости.
Резервуары стальные горизонтальные цилиндрические РГС расположены на территории ЛПДС «Никольское» МРУ АО «Транснефть - Дружба», 393740, Тамбовская область, Мичуринский район, с. Новоникольское.
Заводские номера резервуаров стальных горизонтальных цилиндрических РГС наносятся печатным способом в паспорт и аэрографическим способом на металлическую табличку.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
Эскиз резервуаров стальных горизонтальных цилиндрических РГС представлен на рисунке 1.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5 представлена на рисунке 2.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-40 представлена на рисунке 3.
Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-50 представлена на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.

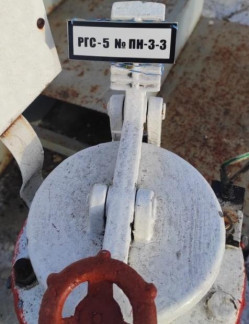

Рисунок 2 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-5, заводской номер ПН-3-3
Рисунок 3 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-40, заводской номер 1-СУН
Рисунок 4 - Фотография горловины и заводского номера резервуара стального горизонтального цилиндрического РГС, модификации РГС-50, заводской номер ОН-2-1
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | РГС-5 | РГС-40 | РГС-50 |
| Заводской номер | ПН-3-3 | 1-СУН | ОН-2-1 |
| Номинальная вместимость, м3 | 5 | 40 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, °С | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
| Вероятность безотказной работы | 0,95 |
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-5 (РГС-40, РГС-50) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 3 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
Мичуринское районное управление Акционерное общество «Транснефть - Дружба» (МРУ АО «Транснефть - Дружба»)
ИНН 3235002178
Адрес: 393760, Тамбовская обл., г. Мичуринск, ул. Марата, д. 162 «Б»
Телефон/факс: +7 (47545) 5-35-45 Web-сайт: www.druzhba.transneft.ru E-mail: office@brn.transneft.ru
