| Номер в госреестре | 85905-22 |
| Наименование СИ | Усилители программируемые изолирующие |
| Обозначение типа СИ | SINEAX TV809 |
| Изготовитель | Camille Bauer LTD, Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители программируемые изолирующие SINEAX TV809 (далее - усилители) предназначены для электрической изоляции цепей входного и выходного сигнала, усиления входного сигнала напряжения постоянного тока и преобразования его в унифицированный сигнал силы постоянного тока.
Принцип действия усилителей основан на аналого-цифровом преобразовании входного сигнала, обработке его с помощью микропроцессора и преобразовании его в выходной сигнал.
Усилители состоят из корпуса с разъемами и индикатором включенного состояния, встроенной печатной платы с электроникой.
Конструктивно усилители выполнены в прямоугольном пластиковом корпусе с креплением на DIN рейку.
На боковой стенке корпуса усилители имеют табличку с техническими данными, на которой напечатан серийный номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
К усилителям данного типа относятся усилители программируемые изолирующие SINEAX TV809 с серийными номерами 049/382948/010/005, 049/382948/010/004, 049/382948/010/021 и 049/381268/010/009.
Нанесение знака поверки на усилители не предусмотрено.

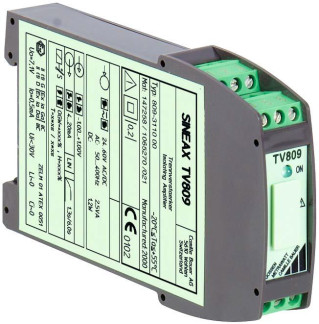

Общий вид усилителя приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон входных значений напряжения постоянного тока Ивх, В | от 0 до 300 |
| Диапазон выходных значений силы постоянного тока 1вых, мА | от 4 до 20 |
| Пределы допускаемой относительной основной погрешности преобразований напряжения постоянного тока в силу постоянного тока, % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжения переменного или постоянного тока, В - частота переменного тока, Гц | от 24 до 60 от 50 до 400 |
| Г абаритные размеры (ширина х длина х высота), мм, не более | 17,5 х 114 х 69,2 |
| Масса, кг, не более | 0,1 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 7 40000 |
Нанесение знака утверждения типа на усилитель не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Усилитель программируемый изолирующий | SINEAX TV809 | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 4 документа «Усилитель программируемый изолирующий SINEAX TV 809. Паспорт»
Нормативные документы, устанавливающие требования к усилителям программируемым изолирующим SINEAX TV809
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Правообладатель
Camille Bauer LTD, Швейцария
Адрес: Aargauerstrasse 7, CH-5610 Wohlen, Switzerland Телефон: +41 56 618 21 11 E-mail: info@camillebauer.com Web-сайт: www.camillebauer.com
